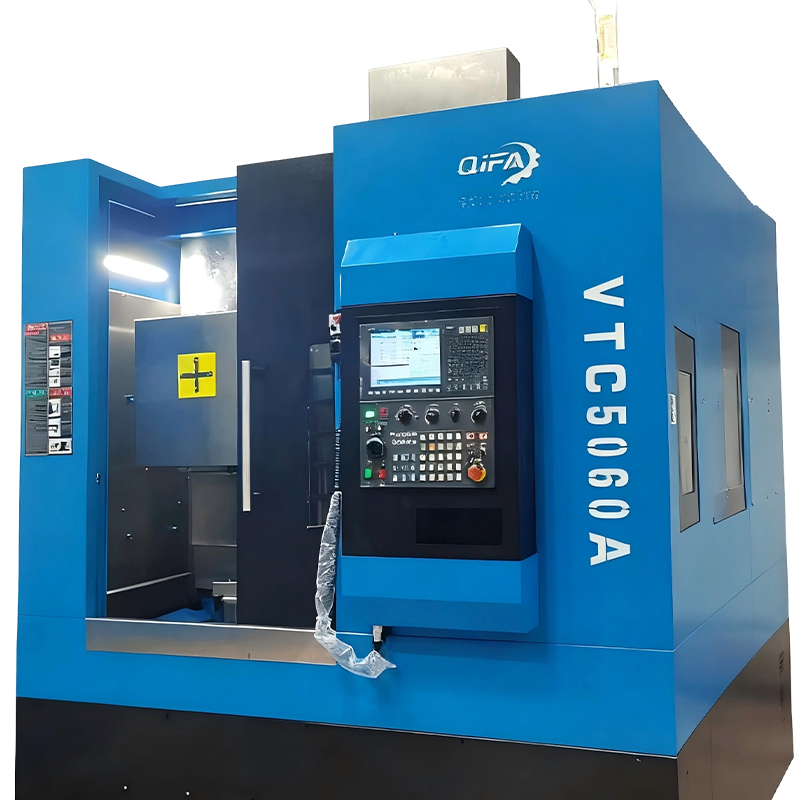

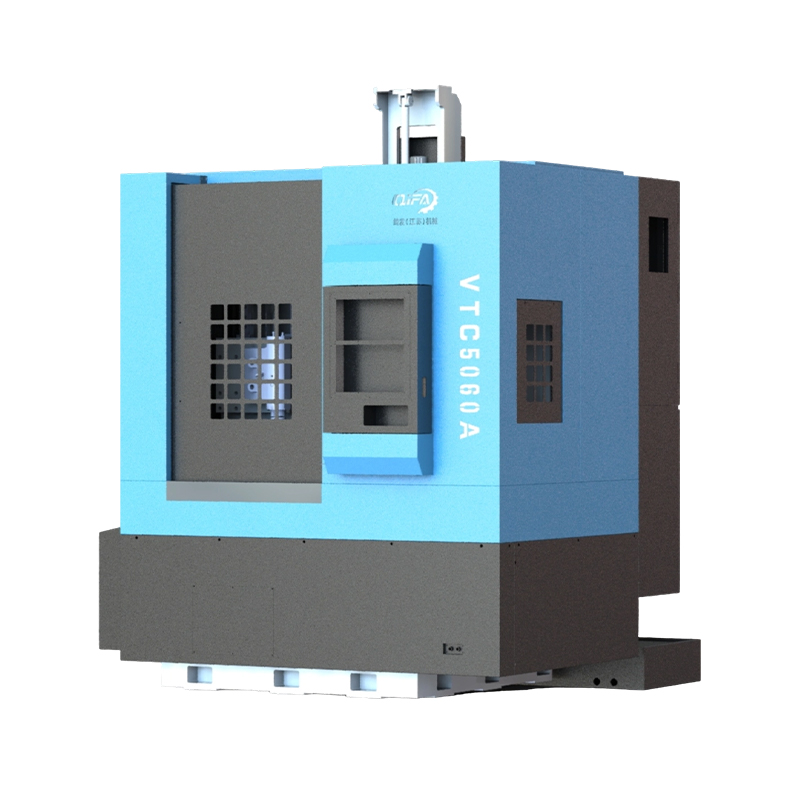

Torno vertical de alta precisión con contrapunto VTC5060-Qi Fa (Jiangsu) Machinery Co., Ltd.

El torno vertical de alta precisión VTC5060 con contrapunto es un torno vertical CNC diseñado para el mecanizado de alta precisión de piezas rotativas como ejes y discos. Integra una estructura rígida, un sistema de transmisión de precisión y tecnología de control CNC para soportar operaciones de giro y perforación con rendimiento estable. Con capacidad de procesamiento automatizado, esta máquina es adecuada para la producción por lotes y la fabricación flexible en industrias que requieren una precisión de mecanizado constante.

El torno vertical de alta precisión VTC5060 con contrapunto se utiliza ampliamente para:

· Mecanizado de piezas automotrices
· Procesamiento de componentes del molde
· Piezas de precisión aeroespacial
· Componentes de equipos de construcción
· Fabricación general de piezas mecánicas

Estructura de mecanizado de alta rigidez
El torno vertical de alta precisión VTC5060 con contrapunto adopta un diseño estructural rígido con un diámetro de giro máximo de 400 mm, lo que respalda un rendimiento de corte estable para diversos materiales metálicos.

Sistema de husillo de precisión
Equipado con una punta de husillo A2-8 y un diámetro de cojinete de husillo de 120 mm, el husillo proporciona un soporte confiable para operaciones de mecanizado continuo.

Fuerte rendimiento de sujeción
El mandril hidráulico estándar de 12 pulgadas proporciona una fuerza de sujeción estable de la pieza de trabajo y es adecuado para procesos de mecanizado de precisión.

Gestión eficiente de herramientas
La torreta hidráulica horizontal estándar de 8 posiciones ofrece un cambio rápido de herramientas y una fuerte capacidad de sujeción.

Transmisión de alta precisión
Los ejes X/Z utilizan 45 guías lineales de rodillos y tornillos de bolas de precisión con cojinetes dedicados para mejorar la precisión de posicionamiento y la rigidez de corte.

Sistema eléctrico confiable
El sistema eléctrico modular con diseño de intercambio de calor ayuda a mantener un funcionamiento estable en entornos de alta temperatura y alta humedad.

Parámetro	Especificación
Modelo	VTC5060
Diámetro máximo de oscilación	500 mm
Diámetro máximo de giro	400 mm
Tipo de nariz del husillo	A2-8
Diámetro del cojinete del husillo	120 mm
Rango de velocidad del husillo	50–1250 rpm
Par de salida del husillo	350 Nm
Diámetro del mandril hidráulico de 3 mordazas	12 pulgadas
Tipo de torreta	8 estaciones horizontales
Tamaño de la torreta	100 mm
Tamaño de la herramienta	25 / φ40 mm
Viajes por el eje X	-325 mm
Viajes por el eje Z	500 mm
Distancia desde la parte inferior de la torreta hasta la parte superior del mandril	0–500 mm
Travesía rápida del eje X	15 m/min
Travesía rápida del eje Z	15 m/min
Reducción de la velocidad de alimentación	0,1–5000 m/min
Guía lineal XZ	45 Tipo de rodillo
Diámetro del tornillo de avance XZ	φ40 mm
Potencia / par del motor del eje X	1,6 kW / 10 Nm
Potencia / par del motor del eje Z	2,4 kW / 15 Nm
Potencia / par del motor principal	11 kW / 15–140 Nm
Dimensiones generales (L × W × H)	1,8 × 1,85 × 2,7 m
Peso de la máquina	4500 kg

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Ajuste de la configuración del sistema CNC según las necesidades de operación
· Personalización de especificaciones de husillo para diferentes piezas de trabajo
· Ajuste del rango de recorrido según los requisitos de tamaño de mecanizado
· Personalización de estructuras protectoras para diferentes entornos de trabajo
· Soluciones de accesorios y herramientas según requerimientos de producción

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué materiales puede procesar el torno vertical de alta precisión con contrapunto VTC5060?

R: Puede procesar diversos materiales metálicos, incluidos acero, hierro fundido y otros materiales de ingeniería comúnmente utilizados para la fabricación de componentes rotativos.

Q2: ¿Para qué tipo de piezas es adecuado este centro de giro vertical?

R: Se utiliza principalmente para mecanizar piezas de ejes, piezas de discos y otros componentes rotativos que requieren alta precisión y una eficiencia de producción estable.

P3: ¿Qué sistemas CNC se pueden configurar para esta máquina?

R: El sistema CNC se puede personalizar según los requisitos del cliente. Se pueden discutir configuraciones específicas según las necesidades de procesamiento.

P4: ¿La máquina admite soluciones personalizadas para piezas de trabajo especiales?

R: Sí. El husillo, el rango de recorrido, la estructura de protección y otras configuraciones se pueden ajustar según los dibujos y los requisitos de producción.

P5: ¿Cómo se brinda soporte posventa para el torno vertical de alta precisión con contrapunto VTC5060?

R: Brindamos soporte técnico en línea las 24 horas y respondemos a comentarios de calidad dentro de las 24 horas con orientación para la resolución remota de problemas.
