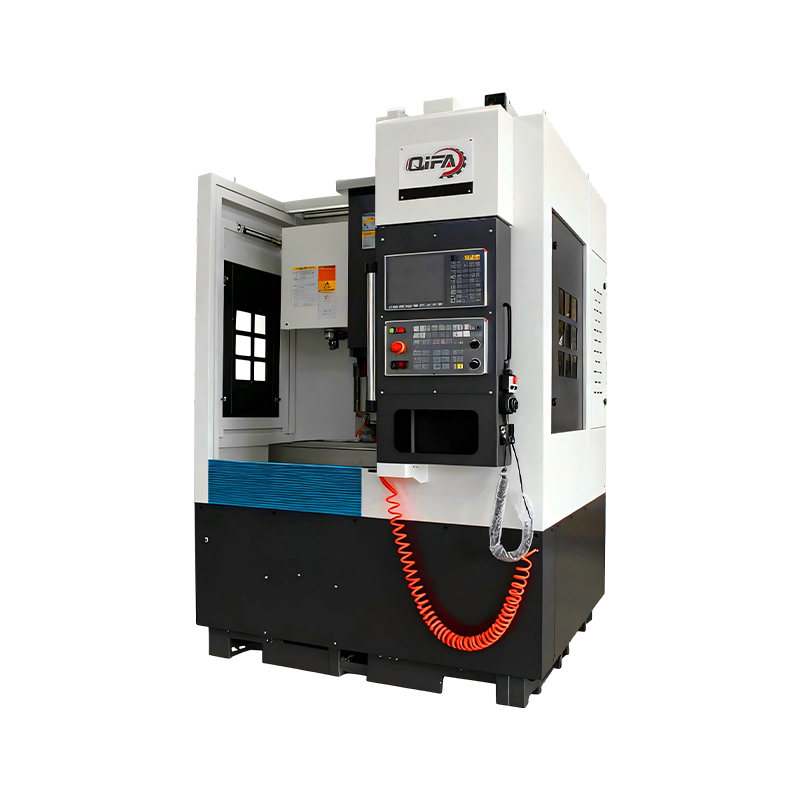

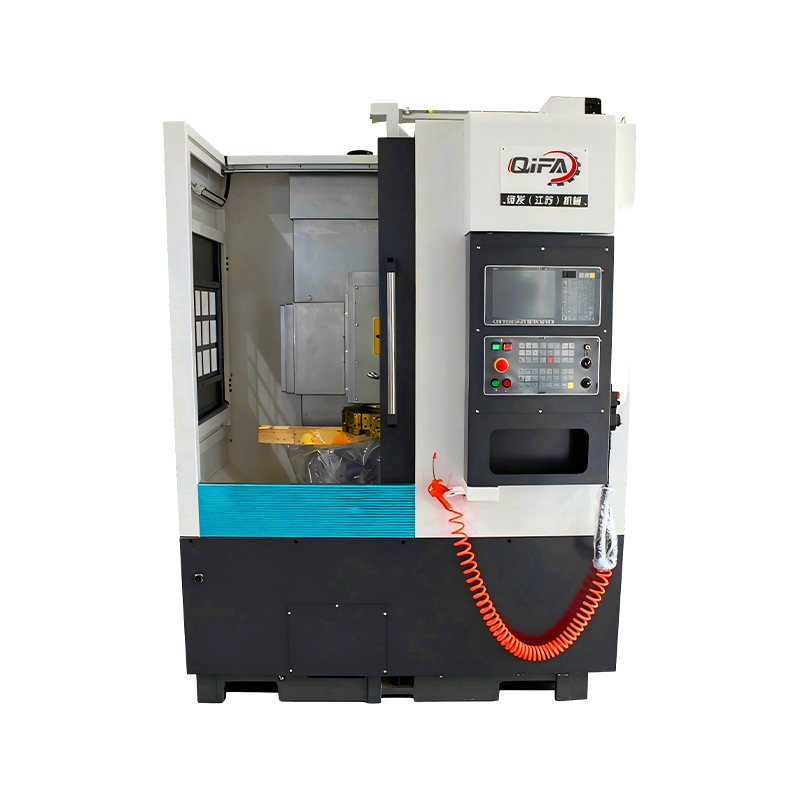

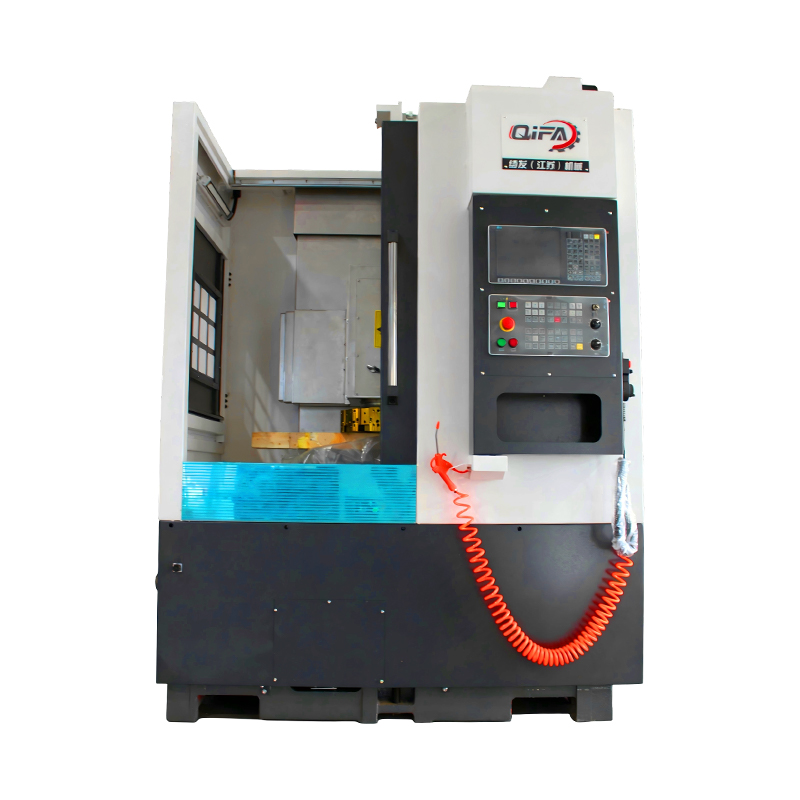

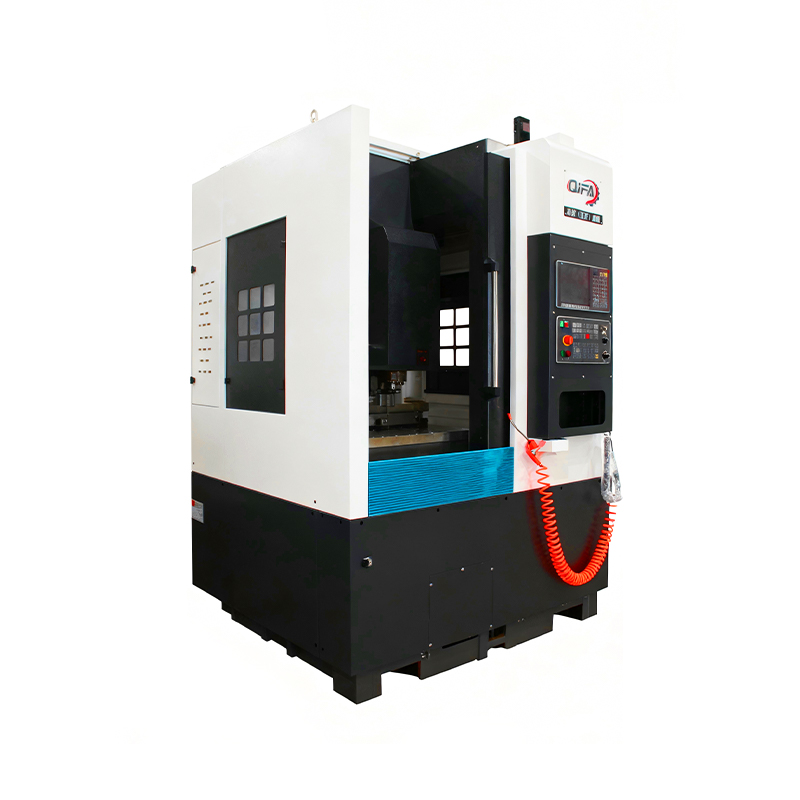

Torno vertical de alta rigidez VTC500-Qi Fa (Jiangsu) Machinery Co., Ltd.

El torno vertical de alta rigidez VTC500 es un torno vertical CNC diseñado para el mecanizado eficiente y preciso de piezas de disco y componentes de manguito corto. Con un diámetro máximo de oscilación de 500 mm y un diámetro máximo de giro de 400 mm, puede realizar operaciones de giro que incluyen superficies internas y externas, caras finales, ranuras, arcos e roscas. La máquina es adecuada para fabricantes de maquinaria automotriz, aeroespacial y general que requieren un rendimiento de producción estable.

El torno vertical de alta rigidez VTC500 se utiliza ampliamente para:

· Mecanizado de componentes automotrices
· Procesamiento de piezas estructurales aeroespaciales
· Fabricación de piezas de equipos mecánicos
· Producción de componentes de disco y manguito de precisión
· Mecanizado industrial general

Rendimiento del husillo flexible
El torno vertical de alta rigidez VTC500 admite un rango de velocidad de husillo de 50–1250 rpm con un par de salida máximo de 350 Nm, lo que proporciona corte de alto par a baja velocidad y mecanizado estable a alta velocidad.

Gestión eficiente de herramientas
La servorreta horizontal estándar de 8 posiciones admite la selección de herramientas bidireccional y el bloqueo hidráulico para cambios de herramientas rápidos y confiables.

Sistema de alimentación de precisión
Equipado con tornillos de bolas de precisión y guías lineales de 45 mm en los ejes X/Z para garantizar un movimiento suave y un posicionamiento preciso.

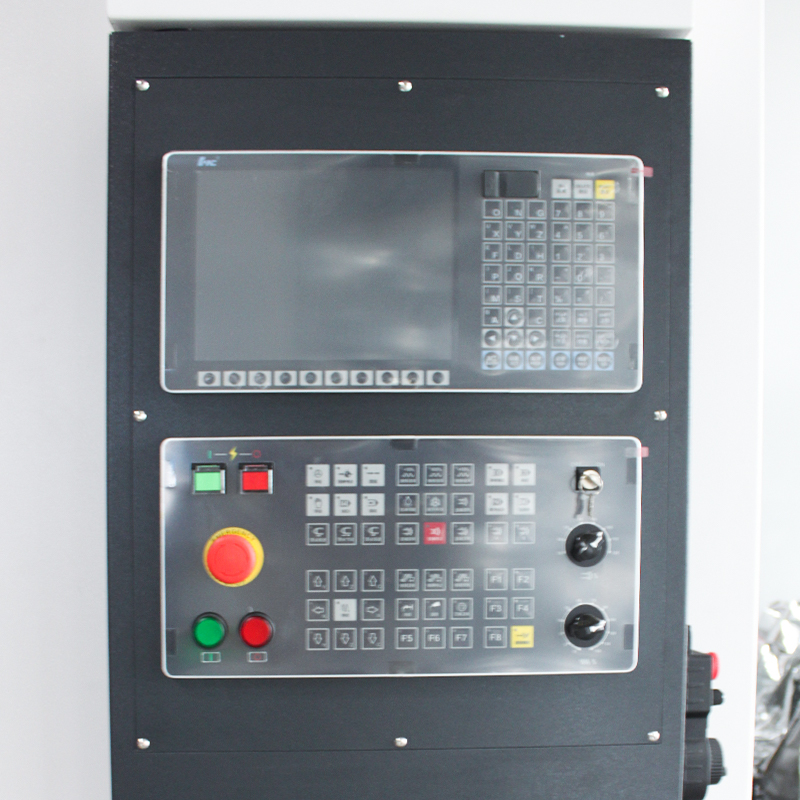

Control CNC avanzado
La configuración estándar admite el sistema HNC CNC, con sistemas Siemens, GSK y KND CNC opcionales para diferentes requisitos del cliente.

Diseño de operación estable

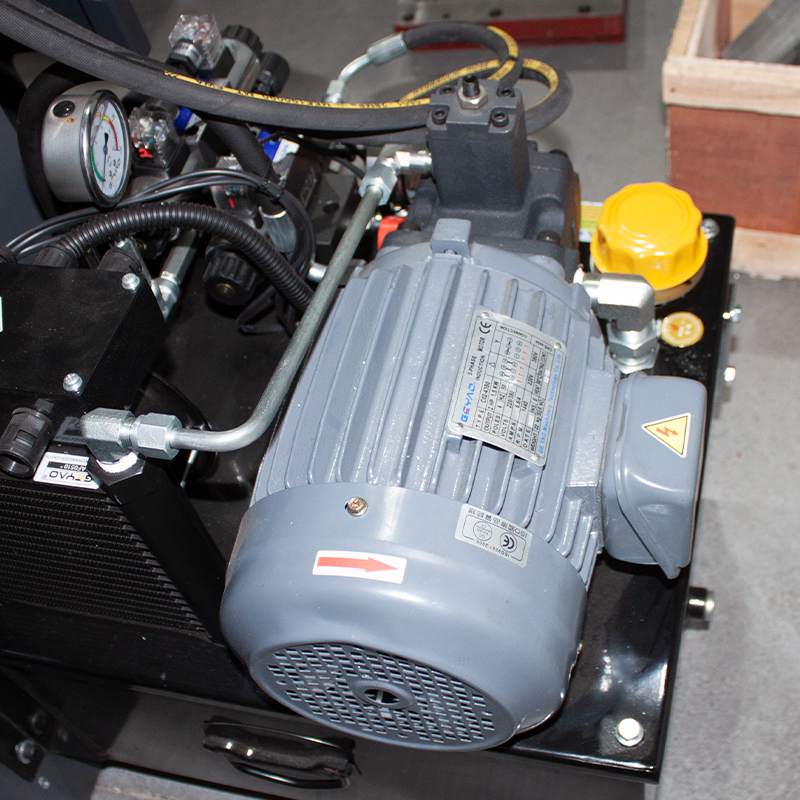

El sistema hidráulico, el cilindro de equilibrio y el sistema de lubricación automática trabajan juntos para respaldar el funcionamiento confiable de la máquina durante el mecanizado a largo plazo.

Parámetro	Especificación
Modelo de equipo	VTC500
Diámetro máximo de oscilación	500 mm
Diámetro máximo de giro	400 mm
Tipo de nariz del husillo	A2-8
Diámetro del cojinete del husillo	120 mm
Rango de velocidad del husillo	50–1250 rpm
Par de salida del husillo	350 Nm
Diámetro del mandril	12" HID
Tipo de torreta	Horizontal 8 posiciones
Tamaño de la torreta	100 mm
Tamaño de la herramienta	25 / φ40 mm
Recorrido del eje X de la torreta	-325 mm
Recorrido por el eje Z de la torreta	500 mm
Distancia desde la parte inferior de la torreta hasta la parte superior del mandril	0–500 mm
Guía lineal X/Z	Tipo de bola 45
Diámetro del tornillo de avance X/Z	φ40 mm
Travesía rápida del eje X	15 m/min
Travesía rápida del eje Z	12 m/min
Reducción de la velocidad de alimentación	0,1–5000 m/min
Potencia / par del motor del eje X	1,6 kW / 10 Nm
Potencia / par del motor del eje Z	2,4 kW / 15 Nm
Potencia / par del motor principal	11 kW / 15–140 Nm
Dimensiones generales (L × W × H)	1,8 × 1,8 × 2,5 m
Peso de la máquina	4200 kg

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Selección de sistemas CNC que incluyen FANUC, Siemens, GSK y KND
· Ajuste de la configuración del husillo
· Modificación del rango de viaje
· Personalización de la estructura protectora
· Soluciones de herramientas y accesorios basadas en dibujos de piezas de trabajo

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué tipo de piezas puede procesar el torno vertical de alta rigidez VTC500?

R: Está diseñado principalmente para piezas de disco, componentes de manguito corto y otras piezas de trabajo giratorias que requieren operaciones de torneado.

Q2: ¿Cuál es la capacidad máxima de mecanizado de este centro de torneado vertical?

R: La máquina soporta un diámetro máximo de oscilación de 500 mm y un diámetro máximo de giro de 400 mm.

P3: ¿Qué sistemas CNC están disponibles para esta máquina?

R: La configuración estándar admite el sistema HNC CNC, mientras que los sistemas Siemens, GSK y KND están disponibles como opciones.

P4: ¿Se puede personalizar la configuración de la máquina?

R: Sí. El husillo, el sistema CNC, el rango de recorrido y la estructura protectora se pueden ajustar según las piezas de trabajo del cliente y los requisitos de procesamiento.

Q5: ¿Qué servicio posventa se brinda para el torno vertical de alta rigidez VTC500?

R: Ofrecemos una garantía de 12 meses, soporte técnico en línea las 24 horas y respondemos a los comentarios de calidad dentro de las 24 horas.
