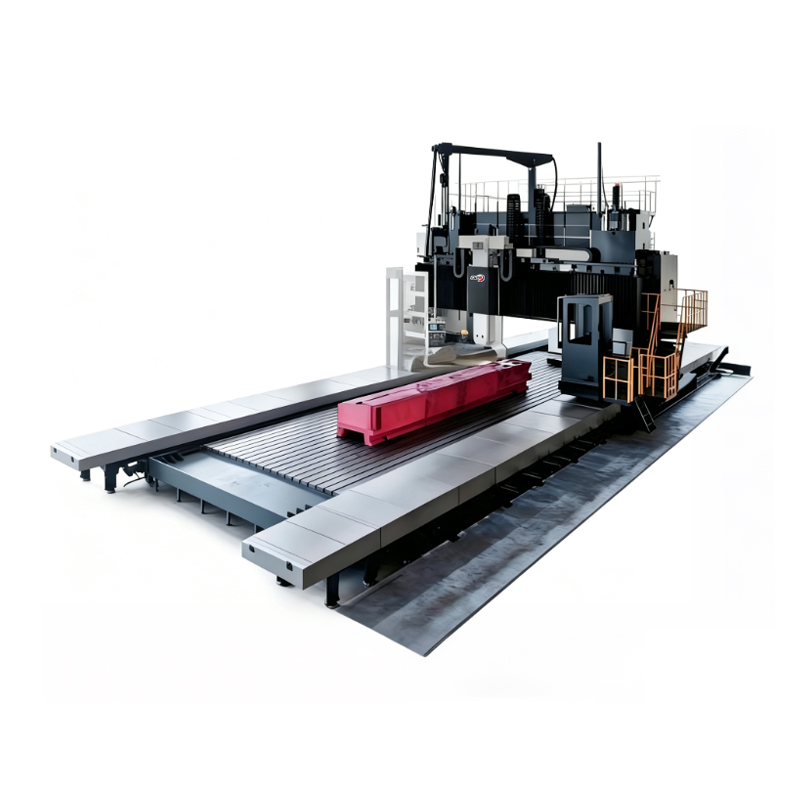

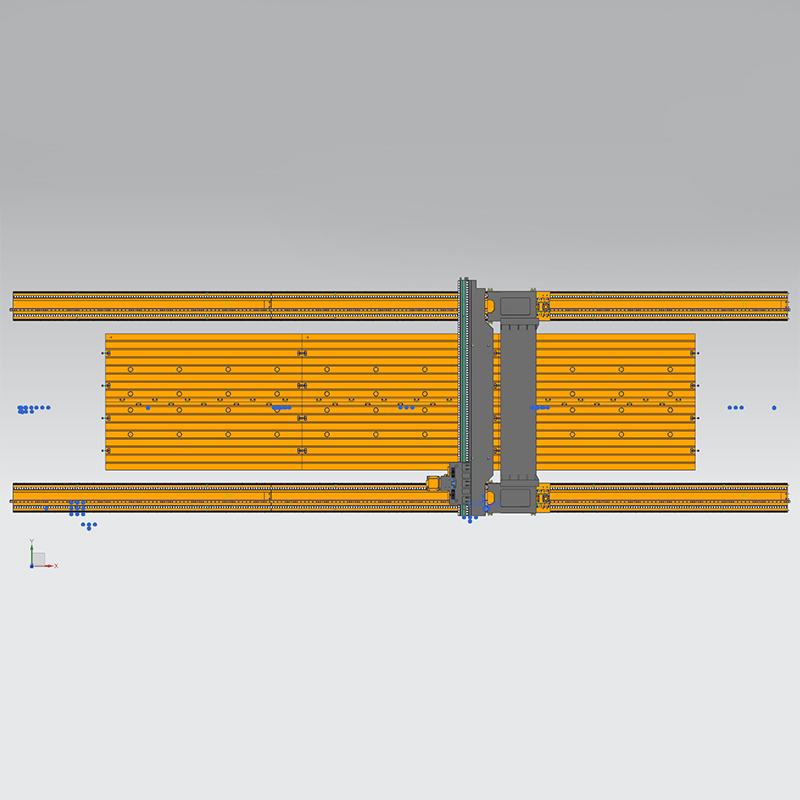

DXH50-4218D Centro de mecanizado de pórtico móvil de servicio pesado-Qi Fa (Jiangsu) Machinery Co., Ltd.

El centro de mecanizado de pórtico móvil de servicio pesado DXH50-4218D se utiliza ampliamente para:

· Mecanizado de moldes grandes
· Componentes de equipos energéticos
· Piezas mecánicas pesadas
· Componentes tipo placa y caja
· Fabricación de piezas estructurales de precisión

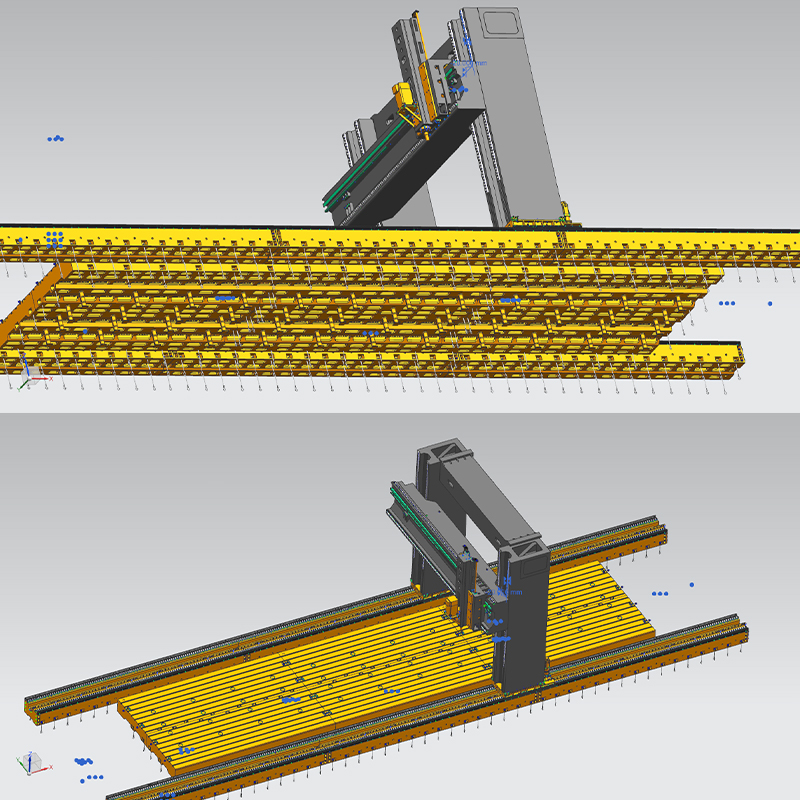

Estructura de la máquina HT300 de servicio pesado
La corredera, el sillín, la cama, la viga transversal, las columnas y la base utilizan hierro fundido de alta resistencia HT300, lo que proporciona un fuerte soporte estructural y estabilidad durante cortes pesados.

Conjunto de husillo de alto par
El conjunto del husillo utiliza cojinetes de husillo NSK especializados y está diseñado para alta precisión, alto rendimiento, alto torque y transmisión suave, lo que admite operaciones de mecanizado exigentes.

Configuración modular del cabezal del husillo
La estructura modular admite cambios manuales y automáticos del cabezal del husillo, con cabezales de ángulo de husillo especiales disponibles para aplicaciones específicas del cliente, como el mecanizado de cinco ejes.

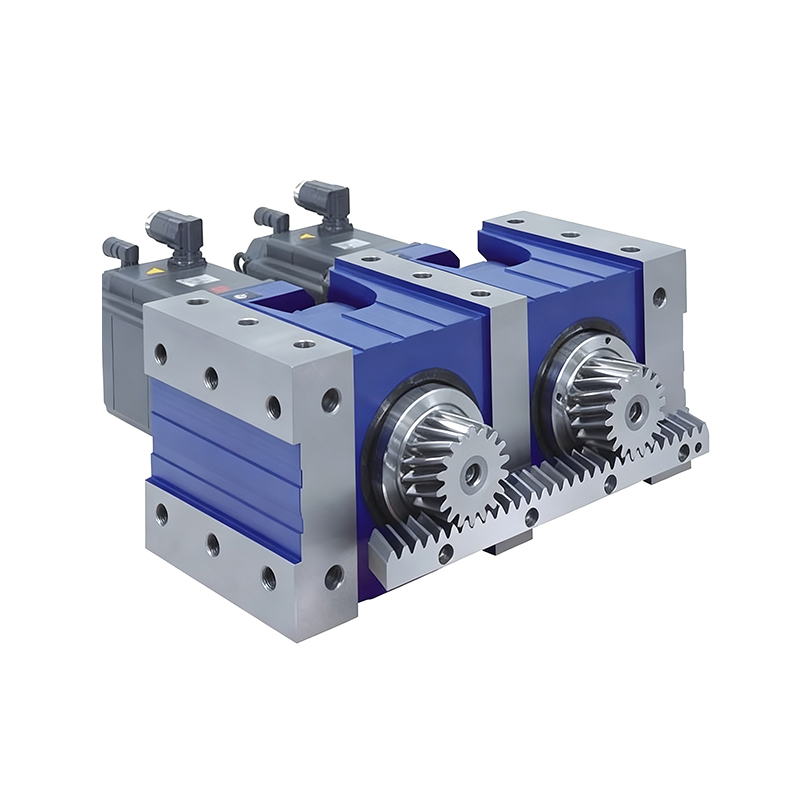

Sistema de alimentación servo rígido
Los accionamientos de alimentación de tres ejes utilizan servomotores de alimentación de CA de la serie Huada de HNC, que admiten una alimentación por husillo de bolas rígida y precisa. Las guías también cuentan con lubricación automática para un funcionamiento prolongado.

Enfriamiento confiable y eliminación de virutas
Una bomba de enfriamiento de gran capacidad proporciona enfriamiento para el husillo, las herramientas y las piezas de trabajo. Un transportador de virutas con bisagras de doble fila configurable y una caja de recolección de virutas permiten una eliminación eficiente de las virutas durante el mecanizado.

Categoría	Parámetro	Especificación
Modelo	-	DXH50-4218D
Mesa de trabajo	Longitud de la tabla × Ancho	4200 × 18000 mm
	Capacidad de carga de la tabla	15 t/m²
	Ancho de ranura en T	28 mm
	Altura máxima de la pieza	2500 mm
Husillo	Cantidad de husillo	1
	Conicidad del husillo	ISO No.50, Taper 7/24 o BT50
	Portaherramientas	BT50/45* con orificio de refrigeración o BT50
	Velocidad del husillo	10–6000 r/min (10–1200 r/min, relación de transmisión 1,5)
	Potencia del motor del husillo	54 kW
	Par máximo del husillo	1000 Nm (S1), 1200 Nm (S6)
	Distancia desde la nariz del husillo hasta la superficie de la mesa	3500 mm
Ancho del paso del pórtico	Ancho máximo de paso del pórtico	5000 mm

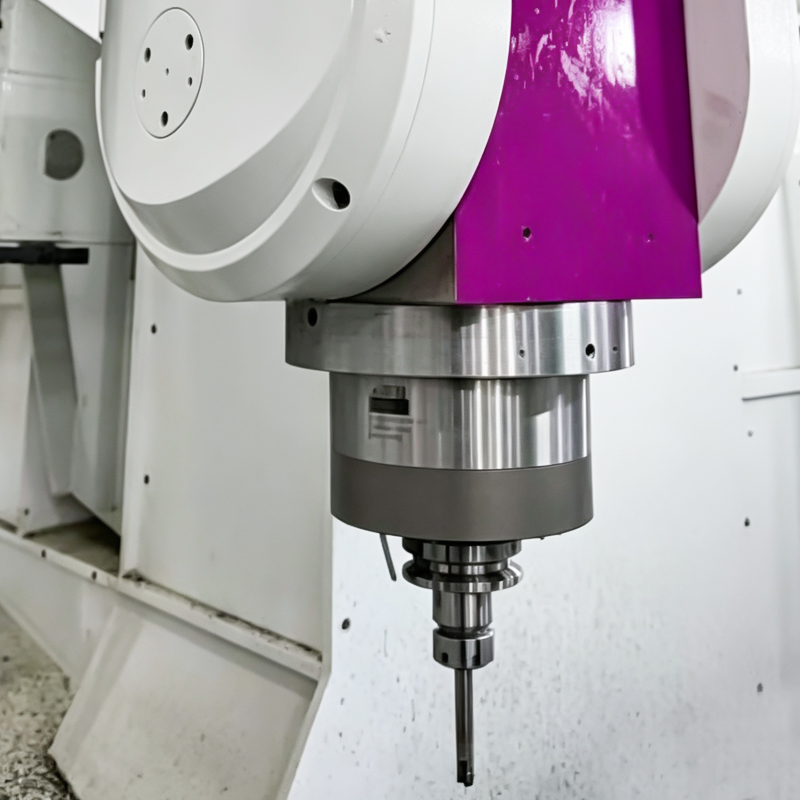

Cabezal giratorio doble de 5 ejes	Relación de transmisión de par	1:1
	Relación de transmisión	1:1
	Ángulo de rotación del eje A	±110°
	Ángulo de rotación del eje C	±360°
Recorrido longitudinal del pórtico (eje X)	Recorrido máximo del eje X	18200 mm
	Velocidad de recorrido del eje X	2–8000 mm/min
	Velocidad de trabajo del eje X	2–3000 mm/min
	Par motor del servomotor del eje X	70 Nm
Viaje transversal del cabezal de potencia (eje Y)	Recorrido máximo del eje Y	5500 mm
	Velocidad de recorrido del eje Y	2–8000 mm/min
	Velocidad de trabajo del eje Y	2–3000 mm/min
	Par motor del servomotor del eje Y	36 Nm
Alimentación vertical de ariete (eje Z)	Máximo recorrido del eje Z	1500 mm
	Velocidad de recorrido del eje Z	2–8000 mm/min
	Velocidad de trabajo del eje Z	2–3000 mm/min
	Deslizador cuadrado de guía endurecido de eje Z	450 × 450 mm
	Par motor del servomotor del eje Z con freno	50 Nm
Recorrido de la viga del pórtico (eje W)	Recorrido máximo del eje W	1500 mm
Servomotor de elevación de vigas	Par de torsión del servomotor W1/W2 con freno	50 Nm
Servomotor de elevación de vigas	Velocidad de recorrido del eje W	2–2000 mm/min
Precisión de posicionamiento	Eje X	≤0,01/300; ≤0,05 (Viaje completo)
	Eje Y	≤0,01/300; ≤0,038 (Viaje completo)
	Eje Z	≤0,01/300; ≤0,018 (Viaje completo)
	Eje A/C	≤8 segundos de arco
Precisión de posicionamiento repetido	Eje X	≤0,032 mm
	Eje Y	≤0,024 mm
	Eje Z	≤0,012 mm
	Eje A/C	≤8 segundos de arco
Precisión geométrica	Perpendicularidad del eje X al eje Y	0,03/500 mm
	Perpendicularidad del eje X al eje Z	0,02/300 mm
	Perpendicularidad del eje Y al eje Z	0,02/300 mm
	Paralelismo entre husillo y mesa durante la rotación del eje C	0,035/300 mm
	Descorrido radial a L=300 mm	0,07 mm
Sistema hidráulico	Presión / caudal de la bomba hidráulica	7 MPa/30 L/min
Sistema hidráulico	Potencia del motor de la bomba hidráulica	3,75 kW
Sistema de refrigeración	Presión de la bomba de enfriamiento de alta presión	5 MPa

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Selección del sistema CNC según necesidades de producción
· Personalización del cabezal del husillo y del cabezal angular
· Ajuste del rango de recorrido para piezas de trabajo especiales
· Personalización de estructuras protectoras para diferentes entornos
· Soluciones de mecanizado basadas en dibujos de clientes y procesos de producción

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué tipo de piezas de trabajo puede procesar el Centro de mecanizado de pórtico móvil de servicio pesado DXH50-4218D?

R: Es adecuado para piezas de placas grandes, piezas de cajas, moldes, componentes estructurales y piezas mecánicas pesadas que requieren mecanizado de alta rigidez.

P2: ¿Cuál es la ventaja de la estructura de pórtico móvil?

R: La estructura de pórtico móvil proporciona un soporte estable para piezas de trabajo grandes y mejora la precisión del mecanizado durante operaciones de corte pesadas.

P3: ¿Se puede personalizar la configuración del husillo?

R: Sí. La máquina admite el reemplazo manual o automático del cabezal del husillo y puede configurarse con cabezales angulares especiales según los requisitos de mecanizado.

P4: ¿Qué sistemas CNC se pueden utilizar con este centro de mecanizado?

R: La configuración estándar utiliza el sistema Huazhong CNC 848Di. Se pueden seleccionar otros sistemas CNC según los requisitos del cliente.

Q5: ¿Qué servicio posventa se brinda para el Centro de mecanizado de pórtico móvil de servicio pesado DXH50-4218D?

R: Brindamos soporte técnico en línea las 24 horas, respuesta de retroalimentación de calidad dentro de las 24 horas y asistencia remota para la resolución de problemas.
