Centro de mecanizado de pórtico móvil de alta precisión DXH28-2204WZ-Qi Fa (Jiangsu) Machinery Co., Ltd.

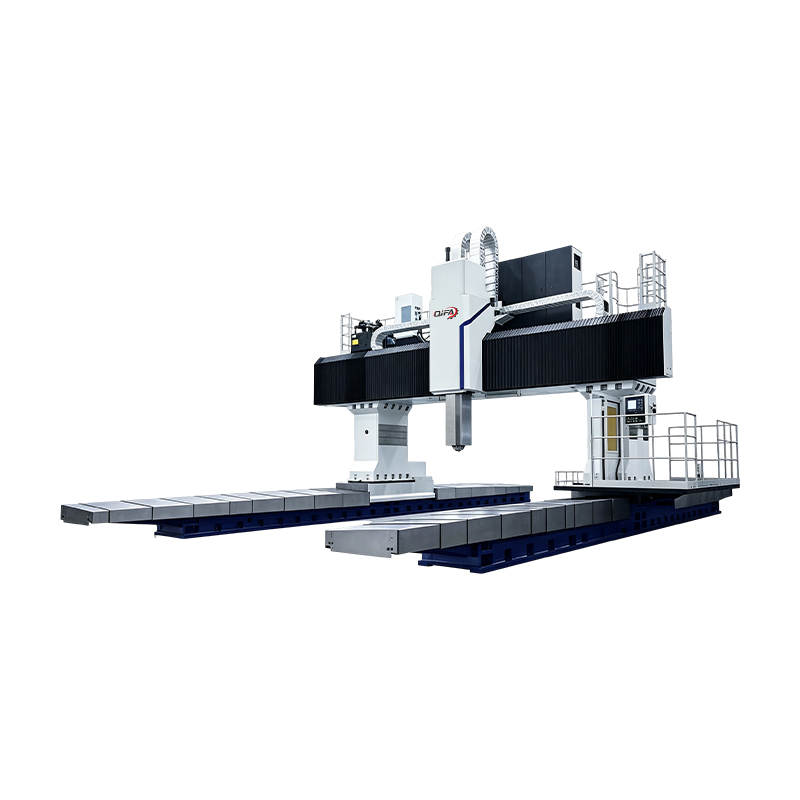

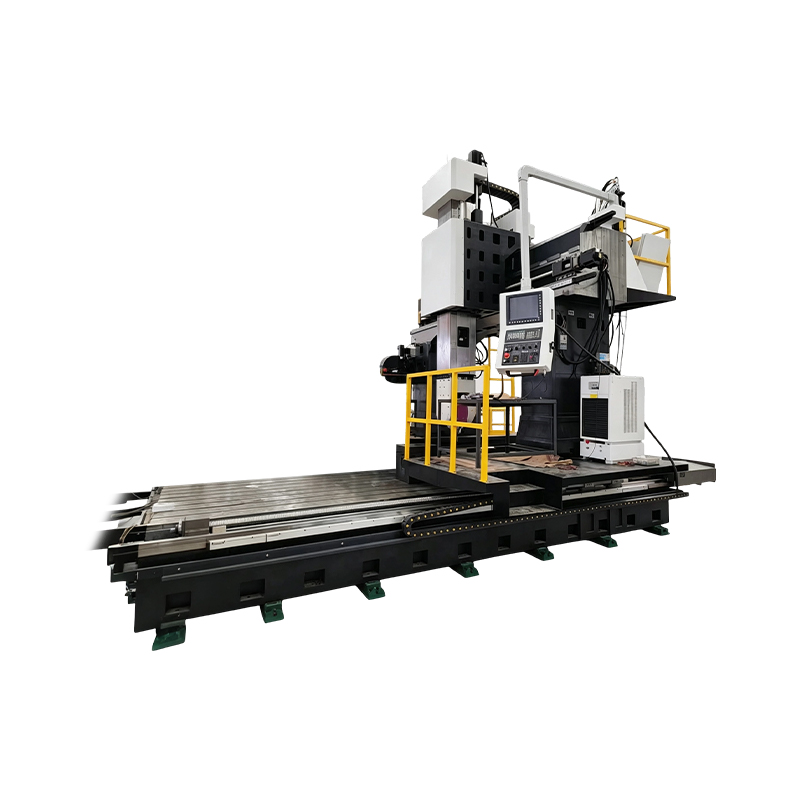

El centro de mecanizado de pórtico móvil de alta precisión DXH28-2204WZ está diseñado para el mecanizado de alta precisión y alta eficiencia de componentes grandes. Su estructura de pórtico rígida y sus sistemas mecánicos, electrónicos e hidráulicos coordinados proporcionan un rendimiento de mecanizado estable y una retención de precisión a largo plazo. La máquina admite múltiples operaciones después de la configuración de una sola pieza de trabajo, que incluyen plano, escalón, ranura, superficie compleja, cavidad, perforación, escariado y roscado rígido. Las configuraciones modulares permiten diferentes recorridos, cargadores de herramientas y cabezales de fresado angular automáticos o manuales según los requisitos de mecanizado.

El centro de mecanizado de pórtico móvil de alta precisión DXH28-2204WZ se utiliza ampliamente para:

· Componentes de puentes y equipos ferroviarios
· Piezas de equipos de energía y potencia
· Componentes de construcción naval
· Fabricación de equipos químicos
· Mecanizado de estructuras mecánicas de gran tamaño

Sistema de husillo térmicamente estable
El conjunto de cojinetes del husillo y el sistema de transmisión utilizan componentes profesionales importados con un circuito de enfriamiento de temperatura constante, lo que ayuda a estabilizar las temperaturas del husillo y de la guía y a reducir la deformación térmica.

Transmisión de tornillo de bola de precisión
Los tornillos de bolas utilizan soporte de extremo fijo con conjuntos de cojinetes de precisión importados y preestiramiento bidireccional, lo que mejora la rigidez de alimentación, el rendimiento de posicionamiento y la vida útil.

Guías de eje X de alta precisión
El eje X utiliza cuatro conjuntos de guías de rodillos lineales de alta resistencia, que proporcionan baja fricción, alta sensibilidad, baja vibración a alta velocidad y movimiento estable a baja velocidad.

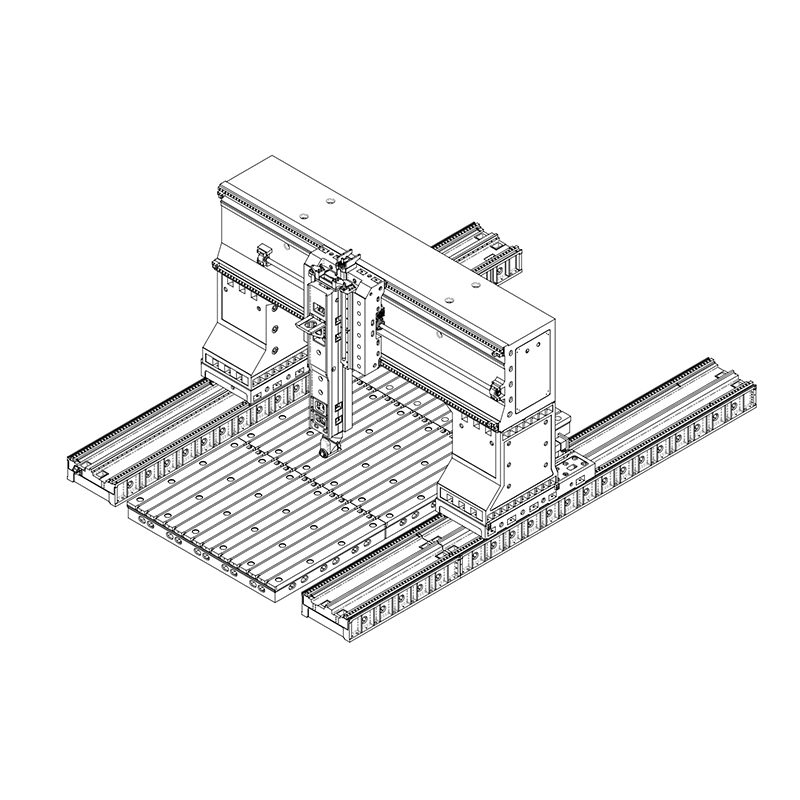

Estructura de guía rígida del eje Y
La viga transversal del eje Y utiliza dos conjuntos de guías lineales de alta resistencia en una disposición escalonada con una gran envergadura, lo que proporciona una fuerte resistencia a la flexión y la deformación torsional.

Capacidad de mecanizado multiproceso
La máquina puede realizar de forma continua operaciones de plano, escalón, ranura, superficie compleja, cavidad, perforación, escariado y roscado rígido después de la configuración de una sola pieza de trabajo, lo que reduce el posicionamiento repetido y mejora la eficiencia del mecanizado.

Categoría	Parámetro	Especificación
Modelo	Modelo	DXH28-2204WZ
Mesa de trabajo	Tamaño de la tabla	2200 × 4000 mm
	Distancia entre dos columnas	2800 mm
	Carga máxima permitida	40 t
	Tamaño de la ranura en T	28 mm
Gama de mecanizado	Recorrido máximo del pórtico – eje X	4200 mm (distribuido uniformemente en la mesa de trabajo)
	Recorrido máximo de deslizamiento – Eje Y	3200 mm
	Recorrido máximo de deslizamiento – eje Z	1200 mm
	Distancia desde la nariz del husillo hasta la superficie de la mesa	Máximo: 1550 mm; Mínimo: 350 mm
Husillo	Conicidad del husillo	HSK-A63
	Rango de velocidad	40–18000 r/min
	Par de salida máximo	150 N·m (Continuo / 30 min)
	Potencia del motor del husillo	30 kW (Continuo / 30 min)
	Dimensiones de la sección transversal del husillo	400 × 400 mm

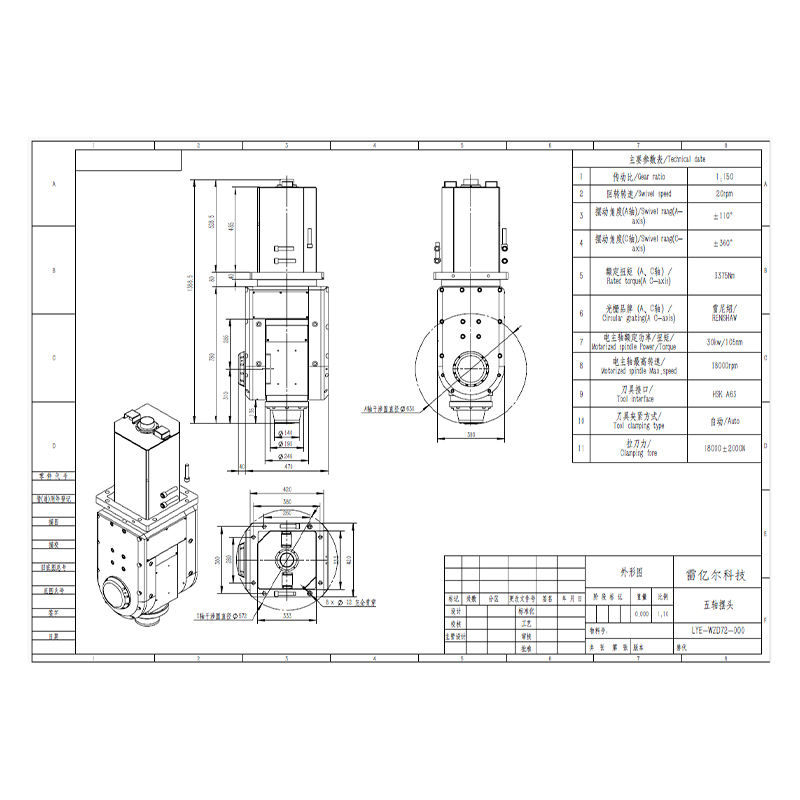

	Cabezal giratorio doble de 5 ejes	Renishaw
Alimentar	Rango de velocidad de alimentación de corte	1–6000 mm/min
	Travesía rápida del eje X	10 m/min
	Travesía rápida del eje Y	12 m/min
	Travesía rápida del eje Z	12 m/min
Precisión de posicionamiento de la máquina	Eje X	0,014/2000 mm (escala lineal, GB/T 19362,2-2017)
	Eje Y	0,03 mm (escala lineal)
	Eje Z	0,012 mm (escala lineal)
Precisión de posicionamiento repetido	Eje X	0,010/2000 mm
	Eje Y	0,025 mm
	Eje Z	0,01 mm
Peso de la máquina	Peso de la máquina	48 t
Capacidad de potencia	Capacidad de potencia	80 kVA

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

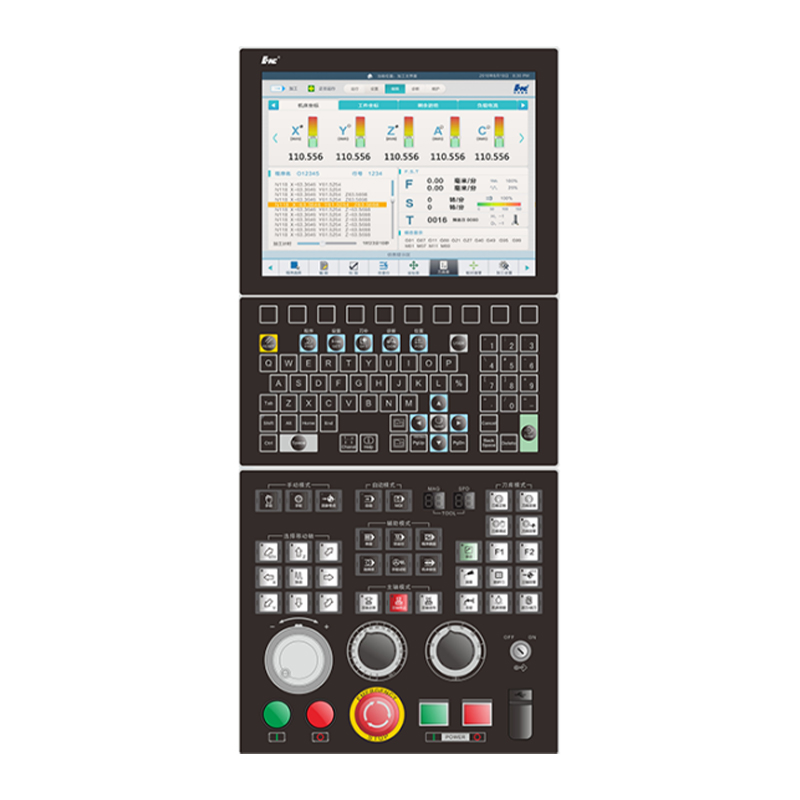

· Selección del sistema CNC según las necesidades de producción del cliente
· Ajuste de la configuración del husillo para diferentes aplicaciones de procesamiento
· Recorrido personalizado del eje X/Y/Z según las dimensiones de la pieza de trabajo
· Configuración automática o manual del cabezal de fresado angular
· Personalización del cargador de herramientas y equipos auxiliares
· Ajuste de la estructura protectora para diferentes entornos de trabajo

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué tipo de piezas puede procesar el Centro de mecanizado de pórtico móvil de alta precisión DXH28-2204WZ?

R: Es adecuado para piezas estructurales de gran tamaño, componentes de equipos energéticos, piezas ferroviarias, componentes de construcción naval y otros productos industriales a gran escala.

P2: ¿Qué ventajas proporciona la estructura de pórtico móvil?

R: La estructura de pórtico móvil ofrece alta rigidez, buena estabilidad de mecanizado y retención de precisión confiable para operaciones de corte pesadas a largo plazo.

P3: ¿Puede esta máquina realizar múltiples procesos de mecanizado en una sola configuración?

R: Sí. Después de una sujeción única, puede completar operaciones de fresado, taladrado, roscado, taladrado y mecanizado de superficies complejas.

Q4: ¿Está disponible la máquina con configuraciones personalizadas?

R: Sí. El sistema CNC, el husillo, el rango de recorrido, los cabezales de fresado y otras configuraciones se pueden personalizar según los requisitos de la pieza de trabajo.

P5: ¿Qué soporte posventa está disponible para el centro de mecanizado de pórtico móvil de alta precisión DXH28-2204WZ?

R: Brindamos soporte técnico en línea las 24 horas y respondemos a los comentarios de calidad de los clientes dentro de las 24 horas con orientación remota para la resolución de problemas.
