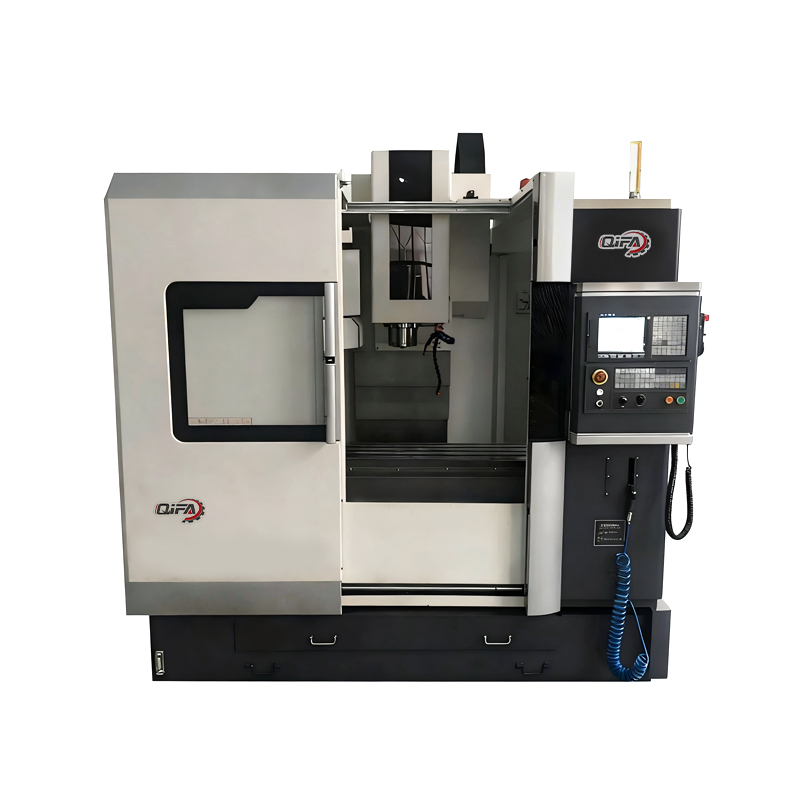

Centro de mecanizado vertical con guía lineal VDLS600-Qi Fa (Jiangsu) Machinery Co., Ltd.

VDLS600 Linear Guide Vertical Machining Center es una máquina CNC diseñada para fresado, perforación y roscado de precisión de piezas metálicas de tamaño pequeño a mediano. Cuenta con una estructura rígida de hierro fundido, guías lineales, un husillo de accionamiento directo y un cambiador automático de herramientas de alta velocidad para un mecanizado estable y eficiente. Esta máquina es adecuada para componentes automotrices, moldes, equipos de comunicación, dispositivos médicos y aplicaciones generales de ingeniería mecánica.

El centro de mecanizado vertical con guía lineal VDLS600 se utiliza ampliamente para:

· Componentes automotrices y piezas mecánicas de precisión
· Fabricación de moldes de tamaño pequeño y mediano
· Equipos de comunicación y mecanizado de componentes 3C
· Dispositivos médicos y componentes de instrumentos
· Energía, generación de energía y piezas de ingeniería general

Estructura de máquina de alta rigidez
El centro de mecanizado vertical de guía lineal VDLS600 adopta una base de hierro fundido, una corredera transversal totalmente soportada y una columna en espiga de gran envergadura para mejorar la rigidez y reducir la vibración durante el corte a alta velocidad.

Husillo de accionamiento directo de alta velocidad
El husillo de accionamiento directo alcanza hasta 12000 rpm y está equipado con un sistema de refrigeración por aceite para reducir la expansión térmica y mantener la precisión del mecanizado.

Cambio automático rápido de herramientas
El cargador estándar tipo brazo de 24 herramientas completa los cambios de herramienta a herramienta en aproximadamente 2,7 segundos, lo que reduce el tiempo de inactividad y mejora la eficiencia de producción.

Sistema de alimentación de precisión
El diseño de husillo de bolas preestirado con un extremo fijo y un extremo de soporte mejora la precisión del posicionamiento y proporciona un movimiento estable durante el mecanizado continuo.

Eliminación y enfriamiento eficiente de chips
Los transportadores de virutas en espiral y de cadena, junto con un tanque de refrigerante de gran capacidad y un sistema de lavado de husillo, ayudan a eliminar las virutas de manera eficiente y mejoran la estabilidad del mecanizado.

Artículo	Especificación
Modelo de máquina	Centro de mecanizado vertical con guía lineal VDLS600
Tamaño de la mesa de trabajo	800 × 420 mm
Carga máxima de la mesa de trabajo	500 kg
Especificación de ranura en T	3 × 18 × 125 mm
Viajes XYZ	620 × 440 × 540 mm
Velocidad de recorrido rápida	36/36/30 m/min
Velocidad máxima de alimentación de corte	10 m/min
Distancia desde el centro del husillo hasta la columna	550 mm
Distancia desde la nariz del husillo hasta la mesa de trabajo	140-680 mm
Velocidad del husillo	12000 rpm
Portaherramientas	BT40
Tire del perno	BT40-45°
Capacidad del cargador de herramientas	24 herramientas Tipo de brazo Opcional 16 herramientas Tipo de paraguas
Hora de cambio de herramienta	2,7 s Tipo de brazo 5-8 s Tipo de paraguas
Peso máximo de la herramienta	8 kg
Diámetro máximo de la herramienta	Ø78/Ø155 mm Tipo de brazo de ranura adyacente Ø100/Ø130 mm Tipo de paraguas de ranura adyacente
Presión de aire	0,6-0,8 MPa
Peso de la máquina	4600 kg
Dimensiones de la máquina	2413 × 2451 × 2549 mm

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Configuración del sistema CNC según requisitos de producción
· Opciones de husillo para diferentes materiales y condiciones de mecanizado
· Ajuste del rango de recorrido para dimensiones específicas de la pieza de trabajo
· Personalización de la carcasa protectora y del sistema de eliminación de virutas
· Soluciones personalizadas basadas en dibujos de piezas y requisitos de procesamiento

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué materiales puede procesar esta máquina?

R: Es adecuado para mecanizar acero al carbono, acero aleado, acero inoxidable, aleación de aluminio, hierro fundido y otros materiales metálicos de uso común.

Q2: ¿Esta máquina admite mecanizado de alta velocidad?

R: Sí. La máquina está equipada con un husillo de accionamiento directo con una velocidad máxima de 12.000 rpm y velocidades de desplazamiento rápidas de hasta 36 m/min en los ejes X e Y.

Q3: ¿Qué tipo de cambiador automático de herramientas está disponible?

R: La configuración estándar incluye un cargador tipo brazo de 24 herramientas. También está disponible un cargador tipo paraguas opcional de 16 herramientas.

P4: ¿Se puede personalizar la máquina para diferentes requisitos de producción?

R: Sí. El sistema CNC, la configuración del husillo, el rango de recorrido y la estructura protectora se pueden personalizar según los requisitos de procesamiento del cliente.

Q5: ¿Por qué elegir el centro de mecanizado vertical de guía lineal VDLS600 para mecanizado de precisión?

A: El centro de mecanizado vertical de guía lineal VDLS600 combina una estructura de máquina rígida, un husillo de alta velocidad, un cambio automático rápido de herramientas y una tecnología de guía lineal estable, lo que lo hace adecuado para el mecanizado de precisión continua en diversas aplicaciones industriales.
