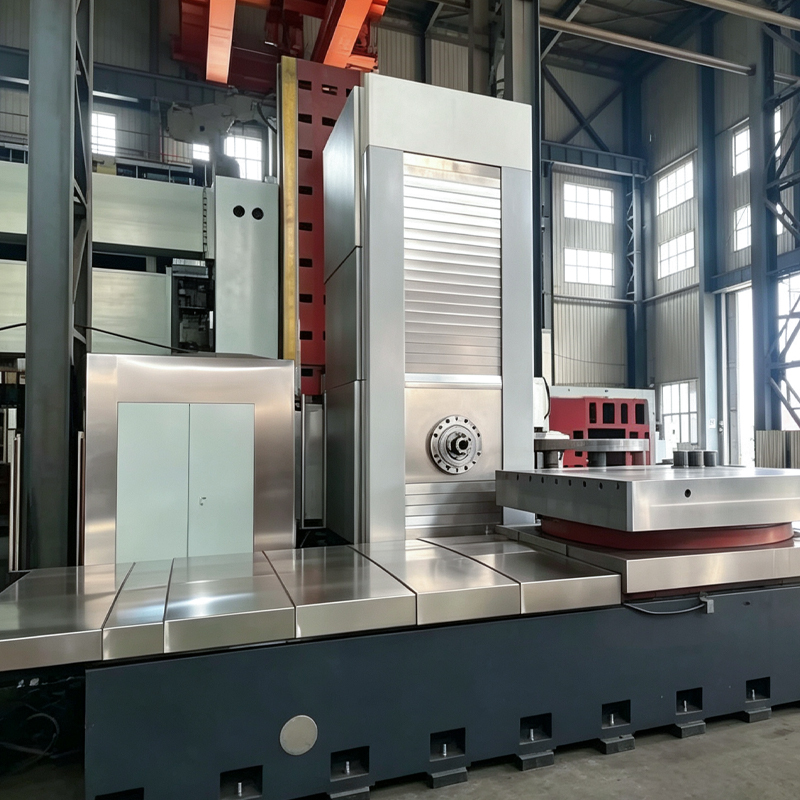

Centro de fresado y perforación horizontal de alta precisión TKX6513A-Qi Fa (Jiangsu) Machinery Co., Ltd.

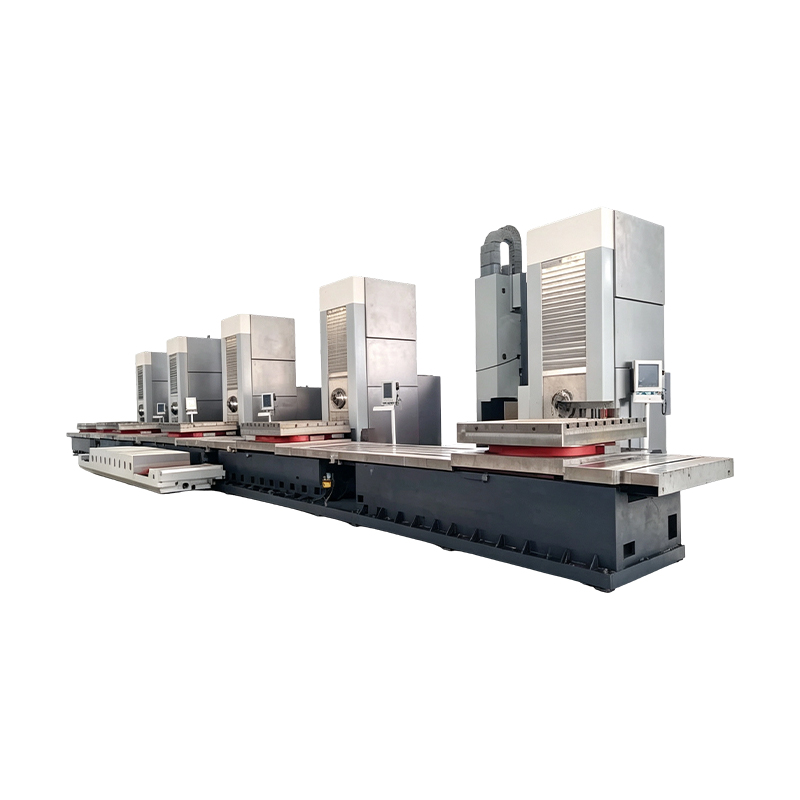

El centro de fresado y taladrado horizontal de alta precisión TKX6513A está diseñado para el mecanizado de precisión de piezas de trabajo grandes y complejas. Adopta una estructura de columna móvil tipo T con una caja de husillo ubicada centralmente y utiliza análisis FEM para optimizar la estructura general. Para los principales componentes estructurales se utilizan hierro fundido gris de alta calidad, fundición en arena de resina y tratamiento de envejecimiento en dos etapas. Las guías lineales de alta resistencia y los sistemas de medición de circuito completamente cerrado respaldan una precisión de posicionamiento estable y un rendimiento de mecanizado a largo plazo.

TKX6513A es adecuado para mecanizar componentes grandes y de precisión en:

· Componentes mecánicos de precisión
· Componentes y carcasas de máquinas herramienta
· Piezas de equipos industriales de gran tamaño
· Componentes de equipos energéticos
· Operaciones de taladrado y fresado de alta precisión

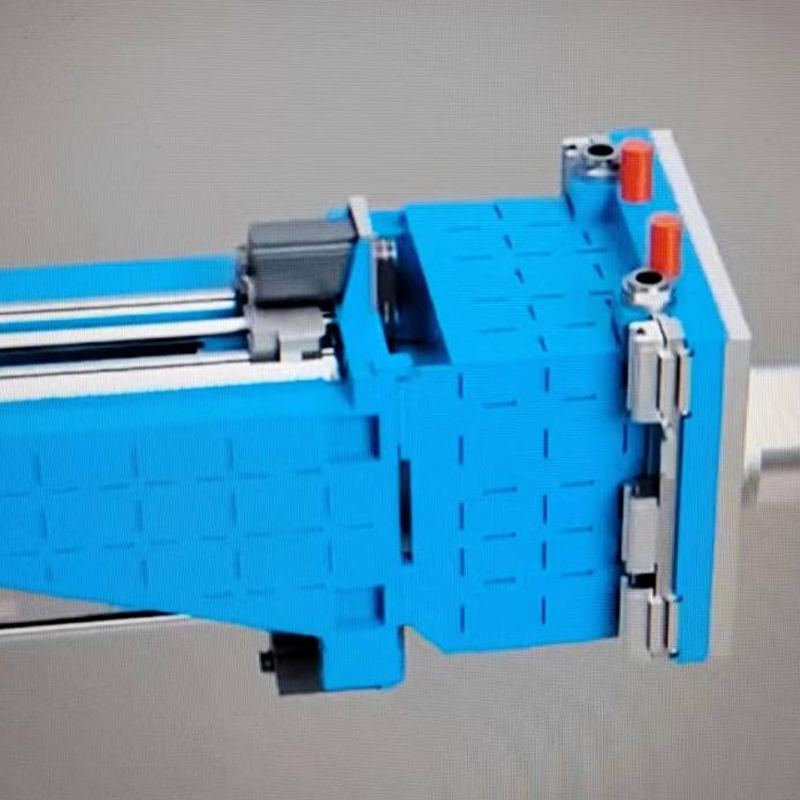

Estructura de máquina optimizada para FEM
El análisis de elementos finitos se aplica para reforzar la estructura de la máquina y optimizar su rigidez y estabilidad, proporcionando una base confiable para el mecanizado de precisión.

Medición de la posición del bucle completamente cerrado
Los ejes X, Y, Z y B están equipados con escalas lineales para formar un sistema de control de circuito completamente cerrado, que admite un posicionamiento preciso de los ejes y una consistencia de mecanizado mejorada.

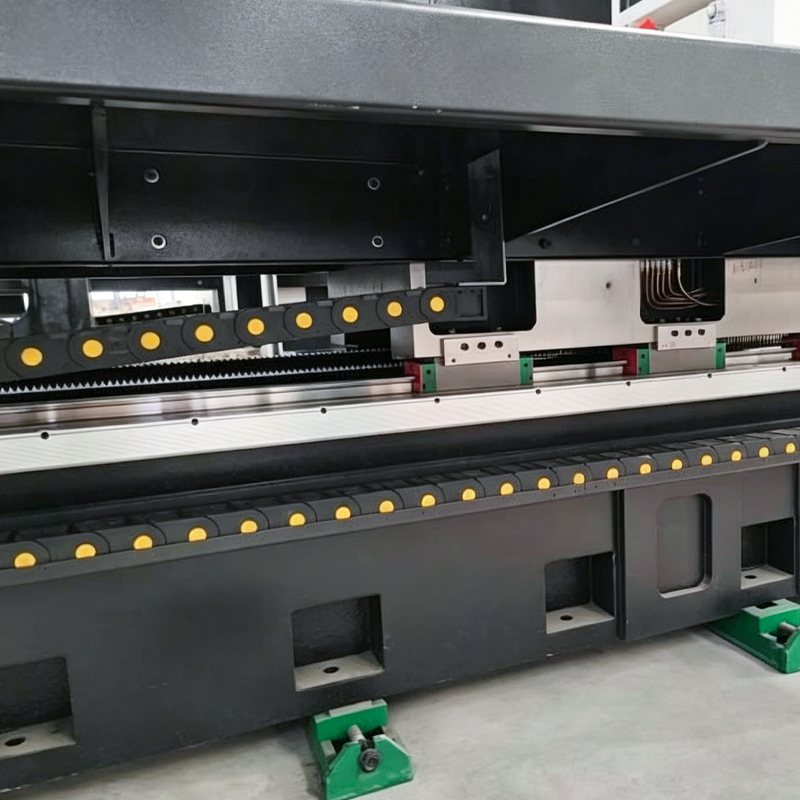

Guías lineales para trabajos pesados
Los ejes X, Y y Z utilizan guías lineales de alta resistencia con alta capacidad de carga y fuerte resistencia a la vibración de corte, lo que ayuda a mantener la precisión durante operaciones de mecanizado exigentes.

Conmutación automática del rango del husillo
El husillo cambia automáticamente entre rangos de velocidad alta y baja, mientras que el ajuste continuo de la velocidad dentro de cada rango permite un control flexible según los requisitos de mecanizado.

Lubricación automática centralizada
Cada conjunto de guía y husillo de bolas se lubrica automáticamente mediante una bomba temporizada y dosificada, lo que proporciona una lubricación constante para los componentes de transmisión de precisión.

Alarma de máquinas y protección de emergencia
La máquina incluye funciones de alarma y un sistema de parada de emergencia. La información sobre fallas se puede mostrar a través de códigos de alarma y mensajes de texto para facilitar el monitoreo de la operación y la resolución de problemas.

Parámetro	Especificación
Modelo	TKX6513A
Diámetro del husillo	130 mm
Diámetro de la nariz del husillo	220 mm
Conicidad del husillo	BT50
Par máximo del husillo	2200 Nm
Empuje máximo del husillo	18000 N
Potencia del motor principal	30 kW
Velocidad del husillo	20–1500 r/min, conmutación automática de marchas altas y bajas
Relación de transmisión	Marcha alta: 1:2; Marcha baja: 1:10
Diámetro máximo de perforación recomendado	Φ240 mm
Diámetro máximo de perforación recomendado	Φ50 mm
Recorrido transversal de la tabla del eje X	3000 mm
Recorrido vertical de la caja del husillo del eje Y	2000 mm
Recorrido vertical de la columna del eje Z	1600 mm
Recorrido axial del husillo del eje W	800 mm
Distancia desde el centro del husillo hasta la mesa	85–2085 mm
Distancia desde la nariz del husillo hasta el centro de la mesa	905 mm (Posición cero del husillo)
Velocidad de recorrido del eje X/Y/Z	1–6000 mm/min
Tamaño de la tabla	1600 × 1800 mm
Precisión de posicionamiento de la tabla	±5 segundos de arco
Ancho de la ranura en T de la tabla	28 mm

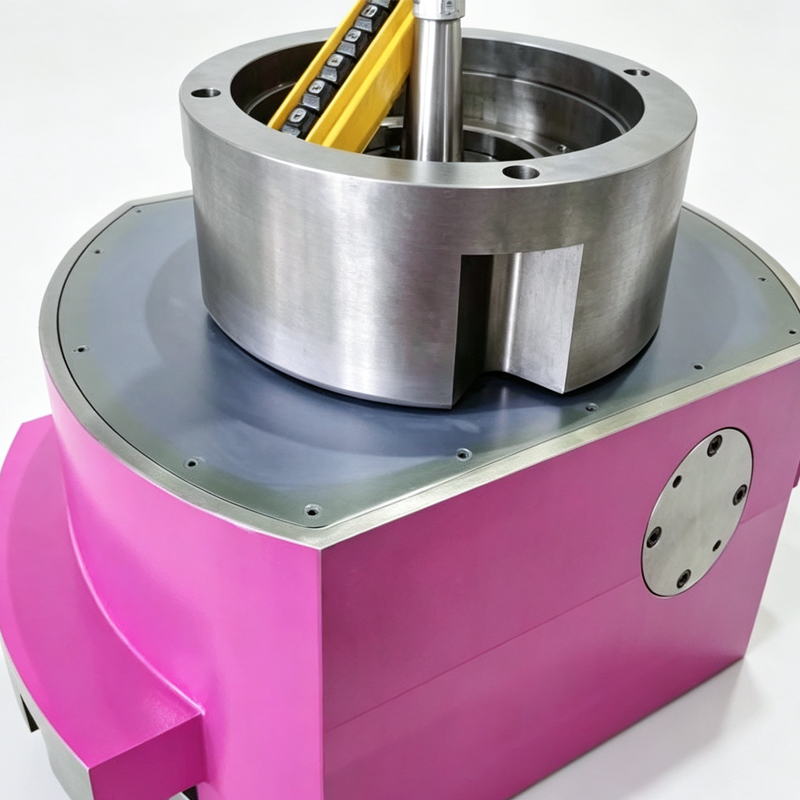

Modo de rotación de la mesa	0,001°–360° Indexación arbitraria automática (equipada con codificador circular)
Carga máxima de la tabla	15000 kg
Precisión de posicionamiento (X/Y/Z)	0,012 / 0,012 / 0,012 mm por 1000 mm (con escalas lineales)
Precisión de posicionamiento repetida (X/Y/Z)	0,01/0,01/0,01 mm
Escalas lineales de bucle cerrado completo	X/Y/Z/W: Heidenhain, Alemania; Opcional
Capacidad de potencia total (aprox.)	92 kVA
Peso de la máquina (aprox.)	45 t
Dimensiones generales (L × W × H)	7000 × 6700 × 4900 mm
Revista de herramientas tipo cadena	60 herramientas; Taiwán

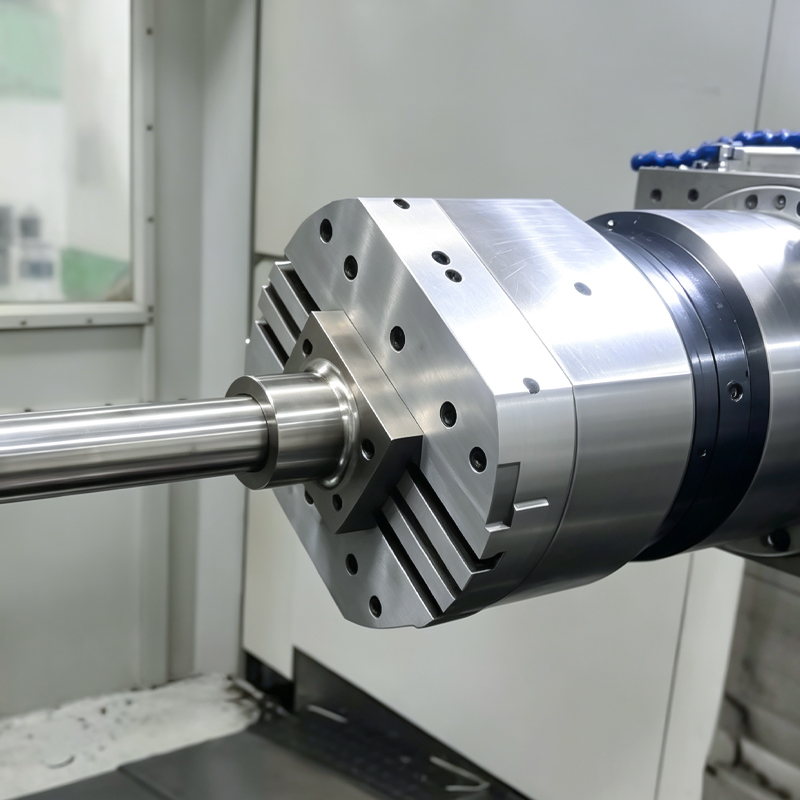

Cortadora de fresado facial / cabezal frontal	PX-550; Opcional

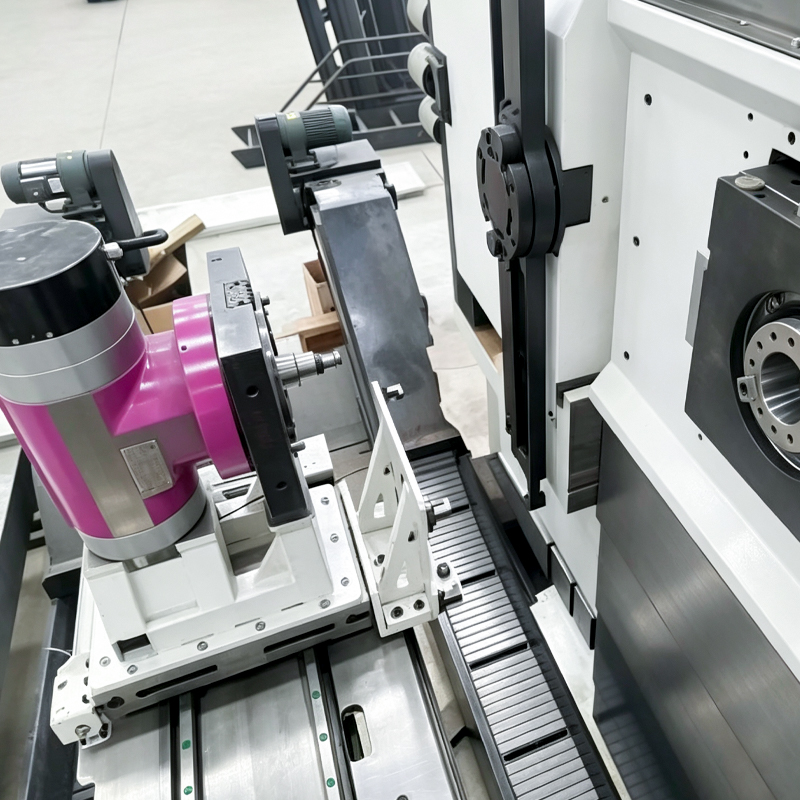

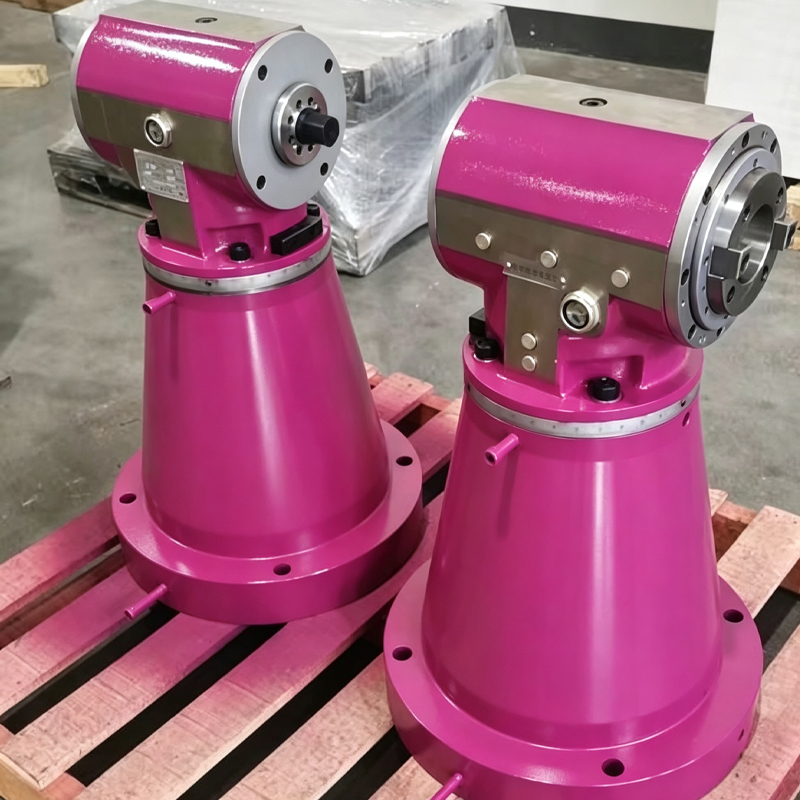

Cabeza extendida en ángulo recto	Longitud: 500 mm; BT50; Opcional

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

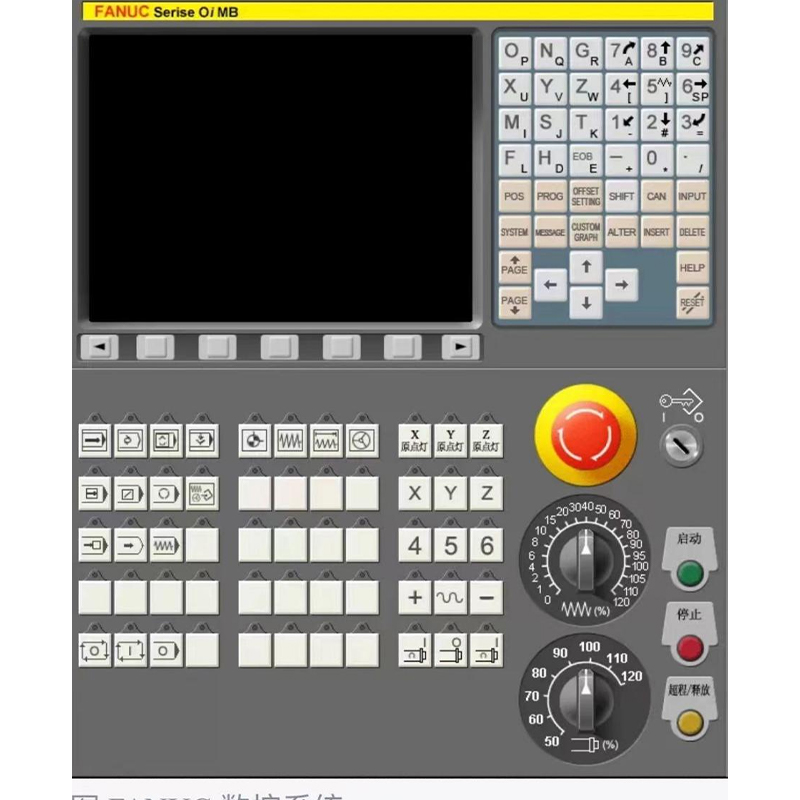

· Selección del sistema CNC según las necesidades del cliente
· Configuración de husillo personalizada y rendimiento de mecanizado
· Rango de recorrido del eje X/Y/Z/W ajustable
· Opciones de configuración automática del cargador de herramientas
· Cabezales de fresado y cabezales angulares personalizados
· Ajuste de la estructura protectora según las condiciones de trabajo

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué materiales puede procesar el centro de fresado y perforación horizontal de alta precisión TKX6513A?

R: La máquina es adecuada para procesar acero, hierro fundido y otros materiales utilizados en componentes industriales pesados.

Q2: ¿Qué operaciones de mecanizado puede completar esta máquina?

R: Puede realizar procesos de taladrado, fresado, taladrado y otros procesos de mecanizado de precisión para piezas grandes y complejas.

P3: ¿La máquina admite configuraciones personalizadas?

R: Sí. El sistema CNC, el husillo, el rango de recorrido, el cargador de herramientas y las estructuras de protección se pueden personalizar según los requisitos del cliente.

Q4: ¿Cuál es la ventaja del sistema de control de circuito cerrado?

R: El sistema de escala lineal opcional proporciona retroalimentación de posición en tiempo real, lo que ayuda a mantener la precisión del mecanizado durante la operación a largo plazo.

Q5: ¿Qué servicio postventa está disponible?

R: La máquina incluye una garantía de 12 meses y soporte técnico en línea las 24 horas para orientación operativa y resolución de problemas.
