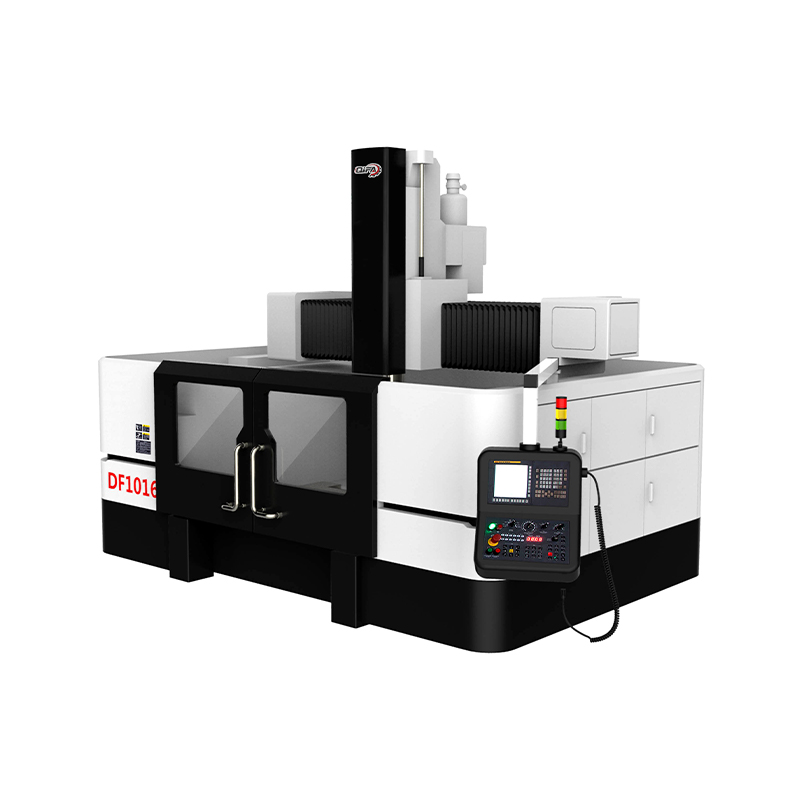

DF1016 Bridge-Type Gantry Machining Center es un centro de mecanizado CNC de alta resistencia diseñado para tareas de mecanizado de gran tamaño y alta precisión. Adopta una estructura de pórtico tipo puente con un diseño integrado de mesa de trabajo y fundición de lecho, lo que proporciona una fuerte rigidez y un funcionamiento estable. Esta máquina es adecuada para mecanizar moldes grandes, piezas estructurales y componentes de precisión que requieren alta estabilidad y precisión de corte.

El centro de mecanizado de pórtico tipo puente DF1016 se utiliza ampliamente para:

· Fabricación de moldes de gran tamaño
· Componentes de equipos energéticos
· Piezas de equipos de transporte
· Componentes de maquinaria metalúrgica
· Mecanizado de piezas estructurales pesadas

Estructura de alta rigidez
El diseño del pórtico tipo puente y la estructura de fundición integrada mejoran la estabilidad general y ayudan a reducir la deformación durante operaciones de corte pesadas.

Amplia área de trabajo
Equipada con una mesa de 1650×1400 mm, la máquina admite piezas de trabajo grandes y requisitos de mecanizado complejos.

Capacidad de corte pesada
La mesa de trabajo soporta una carga de corte máxima de 8T/m², lo que la hace adecuada para procesos de mecanizado de alta resistencia.

Potente rendimiento del husillo
La conicidad del husillo BT50 y el rango de velocidad del husillo de 20 a 6000 rpm proporcionan una gran capacidad de corte para diferentes materiales y herramientas.

Movimiento del eje estable
Los ejes X/Y/Z utilizan sistemas de guía de alta calidad con guías lineales X/Y de 45 mm y estructura de riel duro en el eje Z para garantizar la estabilidad del mecanizado.

Procesamiento eficiente
Las velocidades de desplazamiento rápido alcanzan los 20000 mm/min para los ejes X e Y y los 16000 mm/min para el eje Z, lo que mejora la eficiencia de producción de componentes grandes.

Parámetro	Especificación
Modelo	DF1016
Tamaño de la tabla	1650 × 1400 mm
Tamaño de la ranura en T	22 × 7 × 200 mm
Precisión de la ranura en T	H7
Carga máxima de corte de mesa	8 t/m²
Viajes por el eje X	1000 mm
Viajes por el eje Y	1600 mm
Viajes por el eje Z	600 mm
Distancia entre dos columnas	2140 mm
Distancia desde la nariz del husillo hasta la mesa	100–700 mm
Altura de mesa a viga	880 mm
Ancho de la guía lineal	X: 45 mm, Y: 45 mm, Z: Guía endurecida
Número de bloques de guía lineal	X:8, Y:4
Guías lineales	X: 4 guías lineales de bolas de alta resistencia; Y: 2 guías lineales de bolas de alta resistencia; Z: Guía rectangular endurecida
Diámetro del tornillo de bola / Plomo	X: φ45/16 mm; Y: φ45/12 mm; Z: φ40/10 mm
Conicidad del husillo	BT50
Velocidad del husillo	20–6000 rpm
Accionamiento directo del husillo	1:1
Reducción de la velocidad de alimentación	1–10000 mm/min
Tasa de recorrido rápido	X: 20000 mm/min; Y: 20000 mm/min; Z: 16000 mm/min
Precisión de posicionamiento	0,01/1000 mm
Precisión de posicionamiento repetido	0,008/1000 mm
Modelo de servomotor de husillo	DH13-4-143-15/18.5-4-1000JG1B5-06
Potencia máxima	15 kW
Modelo de servomotor de tres ejes	X/Y: 180ST-M27020HMBB; Z: 180ST-M36015HMBBZ
Potencia nominal	X: 5,5 kW; Y: 5,5 kW; Z: 5,6 kW
Par nominal	X: 27 Nm; Y: 27 Nm; Z: 36 Nm
Conducción directa del eje X	1:1
Conducción directa del eje Y	1:1
Conducción directa del eje Z	1:1
Fuente de alimentación	Trifásico 380 V, 50 Hz, 45 kW
Presión de aire requerida	6,5 kg/cm²
Peso neto de la máquina	Aproximadamente 14000 kg
Dimensiones de la máquina (L × W × H)	7000 × 5900 × 3600 mm

Este producto admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Configuración del sistema CNC según los requisitos operativos del cliente
· Ajuste de las especificaciones del husillo para diferentes aplicaciones de corte
· Personalización del rango de viaje según el tamaño de la pieza de trabajo
· Modificación de la estructura protectora para diferentes entornos de trabajo
· Soluciones de mecanizado personalizadas según planos y necesidades de producción

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Qué tipo de piezas de trabajo puede procesar el Centro de mecanizado de pórtico tipo puente DF1016?

R: Es adecuado para moldes grandes, piezas de equipos energéticos, componentes de transporte y piezas estructurales pesadas que requieren un rendimiento de mecanizado estable.

P2: ¿Cuál es la ventaja de la estructura de pórtico tipo puente?

R: La estructura proporciona mayor rigidez y ayuda a reducir la deformación del mecanizado durante operaciones de corte pesadas.

P3: ¿Se puede personalizar la máquina para diferentes requisitos de producción?

R: Sí. El sistema CNC, la configuración del husillo, el rango de recorrido y las estructuras de protección se pueden ajustar según los requisitos del cliente.

Q4: ¿Qué configuración de husillo utiliza este centro de mecanizado?

R: La máquina utiliza un cono de husillo BT50 con un rango de velocidad de husillo de 20 a 6000 rpm.

Q5: ¿Qué servicio posventa está disponible para el Centro de mecanizado de pórtico tipo puente DF1016?

R: Brindamos soporte técnico en línea las 24 horas y respondemos a comentarios de calidad dentro de las 24 horas con orientación para la resolución remota de problemas.
