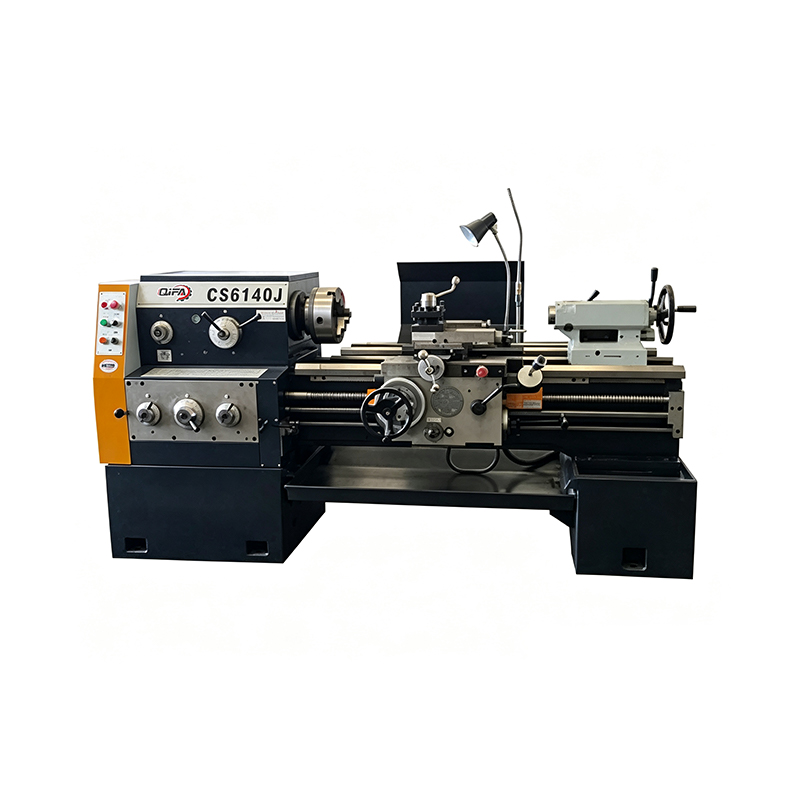

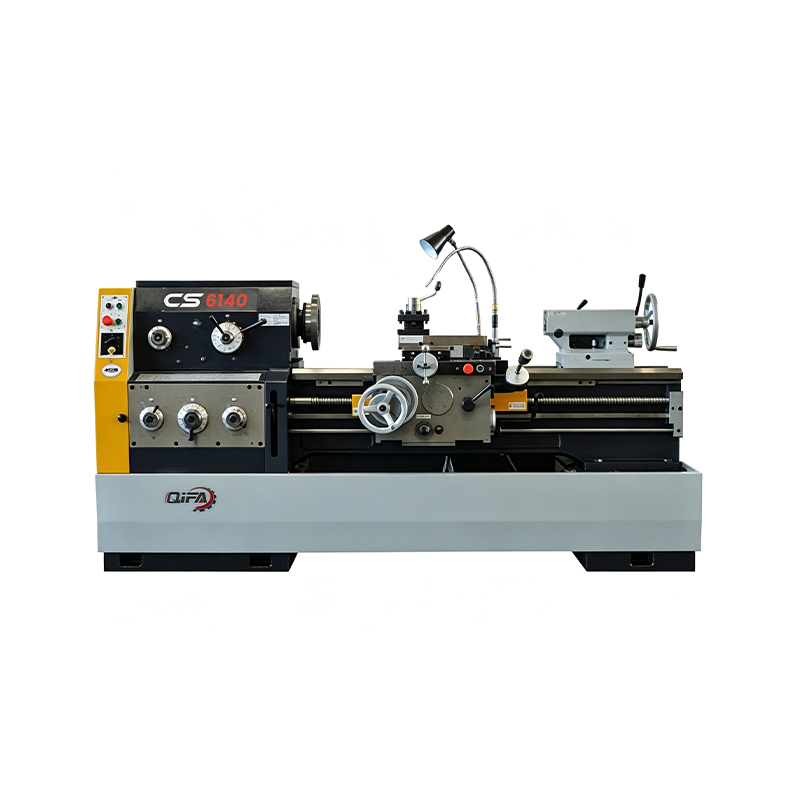

| Proyecto/Parámetro/Modelo |
CS6140/CS6140J |
| Diámetro máximo de rotación del lecho |
φ400(16") |
| Diámetro máximo de rotación del portaherramientas |
φ220(8") |
| Diámetro máximo de giro en el sillín |
φ630(25") |
| Longitud efectiva del sillín |
240(9") |
| Longitud máxima de la pieza de trabajo |
750/1000/1500/2000/3000(30"/40"/60"/80"/120") |
| Longitud máxima de giro |
700/950/1450/1950/2950(28"/38"/58"/75"/116") |
| Orificio del husillo |
φ52(23/64")Serie B φ82(315/64") |
| Diámetro del orificio cónico del husillo y cono |
MT.No.6B Serie φ901:20(335/64")1:20 |
| Tipo de cabezal de husillo |
ISO 702/III No.6 Serie Tipo B de ajuste a presión; ISO 702/II No.8 Tipo de cerradura de leva corta |
| Rango de velocidad del husillo |
24o grado 9-1600r/min |
| Par máximo de salida del husillo |
1400Nm(10131bf.ft) |
| Número y rango de velocidades de alimentación verticales |
|
| Velocidad de alimentación básica |
0,063-2,52 mm/r 65,(0,0023-0,0937 pulgadas/r,65) |
| Reducir la velocidad de alimentación |
0,028-0,056 mm/r 13,(0,0010-0,0021 pulgadas/r,13) |
| Aumentar la velocidad de alimentación |
2,86-6,43 mm/r 15,(0,1064-0,2392 pulgadas/r,15) |
| Tipos y rangos de cantidades de alimento horizontales |
|
| Velocidad de alimentación básica |
0,027-1,07 mm/r 65,(0,0011-0,0404 pulgadas/r,65) |
| Reducir la velocidad de alimentación |
0,012-0,026 mm/r 13,(0,0004-0,0010 in/r,13) |
| Aumentar la velocidad de alimentación |
1,21-2,73 mm/r 15,(0,0457-0,1032 pulgadas/r,15) |
| Tipo de rosca y rango de giro |
|
| Hilo métrico |
0,5-224 48 tipos |
| Tornillo inglés |
72-1/8tpi 46 tipos |
| Hilo modular |
0,5-112 42 tipos |
| hilo de paso |
56-1/4DP 45 variedades |
| Velocidad de movimiento rápido vertical |
4,5 m/min (15 pies/min) 50 Hz 5,4 m/min (18 pies/min) 60 Hz |
| Velocidad de movimiento rápido horizontal |
1,9 m/min (6,37 pies/min) 50 Hz 2,3 m/min (7,67 pies/min) 60 Hz |
| Paso del tornillo de avance |
12(2tpi) |
Golpe máximo del cuchillo
holder |
145 (53/4") |
Carrera máxima del corte
soporte para cabeza |
320 (125/8") |
| Longitud de la herramienta/Sección transversal de la herramienta |
4/25 mm×25 mm(1"×1") |
Distancia desde el centro del husillo hasta
superficie de soporte de la herramienta |
28(13/32") |
Escala máxima del ángulo de rotación
para marco cuadrado |
±90° |
Corte máximo permitido
fuerza(Pz) |
14000N(30861bf) |
Empuje máximo permitido
(Px) |
3500N (7721bf) |
Diámetro del manguito trasero |
75(261/64") |
Orificio del manguito del eje trasero Morse
taper |
El número 5 de Mo |
Carrera máxima del manguito trasero |
150 (529/32") |
| Movimiento lateral del eje trasero |
±15(±19/32") |
| Potencia y velocidad del motor principal |
7,5 kW (10 HP), 1450 r/min (50 Hz), 1750 r/min (60 Hz) |
Ajuste rápidamente la potencia del motor
y velocidad |
0,3 kW (0,34 HP), 1360 r/min (50 Hz), 1750 r/min (60 Hz) |
| Potencia del motor de la bomba de refrigeración |
0,15 kW |
| Flujo de la bomba de enfriamiento |
25L/min |
Modelo de correa de transmisión primaria y
cantidad |
Varillas B21084 |
| Peso neto de la máquina herramienta |
|
| 750(30") |
1975 kg (4354 1b) |
| 1000(40") |
2050 kg (4520 1b) |
| 1500(60") |
2250 kg (4960 1b) |
| 2000(80") |
2450 kg (5400 1b) |
| 3000(120") |
2850 kg (6280 1b) |
| Dimensiones externas (L×W×H) |
|
| 750(30") |
2382×975×1230 |
| 94"×38 3/8"×48 7/16" |
| 1000(40") |
2632×975×1230 |
104"×38 3/8"×48
7/16" |
| 1500(60") |
3132×975×1230 |
| 123"×38 3/8"×48 7/16" |
| 2000(80") |
3632×975×1230 |
| 143"×38 3/8"×48 7/16" |
| 3000(120") |
4632×975×1230 |
| 183"×38 3/8"×48 7/16" |
| Peso máximo de procesamiento de la pieza de trabajo (ambos extremos sujetados) kg: 700 ( mandril de tres mordazas φ250) |
