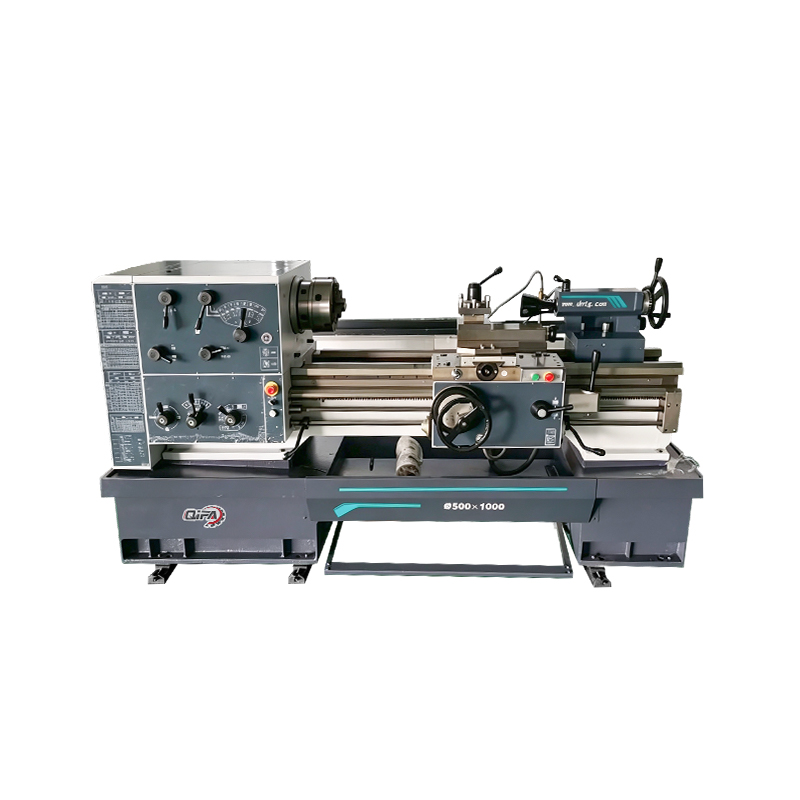

Torno horizontal de alta resistencia CDS6150B / CDS6150C-Qi Fa (Jiangsu) Machinery Co., Ltd.

El torno horizontal de alta resistencia CDS6150B / CDS6150C es un torno horizontal convencional diseñado para el torneado general de piezas de metal medianas y grandes. Soporta torneado cilíndrico externo e interno, torneado frontal, roscado, taladrado y mandrilado. Las versiones B y C ofrecen opciones de orificios para husillo de 82 mm y 105 mm. Con una estructura fundida rígida, guías endurecidas y rectificadas con precisión y un diseño de husillo equilibrado, es adecuado para el mecanizado continuo en las industrias automotriz, de moldes, de comunicaciones, de equipos médicos e instrumentación.

El torno horizontal de alta resistencia CDS6150B / CDS6150C se utiliza ampliamente para:

· Mecanizado de componentes automotrices
· Procesamiento de piezas de moldes y herramientas
· Fabricación de equipos hidráulicos
· Talleres de reparación y mantenimiento de maquinaria
· Producción general de piezas metálicas

Rendimiento de giro de alta resistencia
El torno horizontal de alta resistencia CDS6150B / CDS6150C proporciona una oscilación de 500 mm sobre la bancada, una oscilación de 290 mm sobre la corredera transversal y una oscilación de 760 mm en el espacio para mecanizar piezas de trabajo medianas y grandes.

Opciones de orificio de husillo grande
La versión B utiliza un orificio de husillo de 82 mm, mientras que la versión C proporciona un orificio de 105 mm para diferentes requisitos de piezas de trabajo.

Estructura rígida de la máquina
Las piezas fundidas de resina y arena con alto contenido de fósforo y la optimización estructural basada en el análisis de elementos finitos ayudan a respaldar un rendimiento de corte estable.

Guías endurecidas y rectificadas con precisión
Las guías del lecho están endurecidas con alta frecuencia y rectificadas con precisión, con una dureza declarada de G50 para mejorar la resistencia al desgaste y la retención de la precisión.

Transmisión de precisión
Los engranajes del cabezal están endurecidos por alta frecuencia y rectificados con precisión, con una precisión de engranaje declarada de Grado 6 a 7.

Calidad de mecanizado estable
Según las especificaciones suministradas, la precisión dimensional puede alcanzar IT7 y la rugosidad de la superficie puede alcanzar Ra 1,6 en condiciones de mecanizado adecuadas.

NOMBRE DEL PRODUCTO		CDS6140B CDS6240B	CDS6150B CDS6250B	CDS6166B CDS6266B		CDS6150C CDS6250C	CDS6166C CDS6266C
CAPACIDAD
Balancearse sobre la cama		400 mm	500 mm	660 mm		500 mm	660 mm
Balancearse sobre un tobogán transversal		230 mm	290 mm	440 mm		290 mm	440 mm
Altura de los centros		1100 mm	1130 mm	1205 mm		1130 mm	1205 mm
Balancearse en la brecha		700 mm	760 mm	870 mm		760 mm	870 mm
Longitud del espacio (desde la punta del husillo)		280 mm
Distancia entre centros		750 mm/1000 mm/1500 mm/2000 mm/3000 mm
HUSILLO
Nariz del husillo		D8 o C8 (D8 solo para máquinas de la serie C)
Conicidad del orificio del husillo		90 mm / 1:20				110 mm / 1:20
Altura del centro del husillo		220 mm	250 mm		330 mm	250 mm	330 mm
Orificio del husillo		82 mm				105 mm
Número de velocidad del husillo		16
Rangos de velocidad del husillo		26-2000 rpm				26 - 1700 rpm
Potencia máxima del motor del husillo		7,5 kW (10 CV)
CAMA Y TOBOGÁN
Ancho sobre los dormitorios		394 mm
Recorrido de deslizamiento transversal - eje X		348 mm			355 mm	348 mm	355 mm
Recorrido de la diapositiva superior		150 mm
Dimensión máxima del vástago de la herramienta		25x25mm
Alimentación cruzada		0,022-0,74 mm/rev
Alimentación longitudinal		0,044-1,48 mm/rev
Número de lanzamientos imperiales		47
Gama de campos imperiales		7 / 16 - 80TPI
Número de pasos diametrales		47
Rango de pasos diametrales		8/7 - 160DP
Número de tonos métricos		73 (53 máquinas herramienta del sistema imperial)
Rango de tonos métricos		0,35 - 80 mm
Número de lanzamientos del módulo		45 (66 máquinas herramienta de tamaño imperial)
Gama de tonos del módulo		0,2 - 40 MOD
Velocidad de desplazamiento rápida longitudinal		4 m/mim
Velocidad de desplazamiento rápida transversal		1,5 m/mim
TAILSTOCK
Diámetro de la pluma del contrapunto		75 mm
Conicidad de pluma de contrapunto		No 5 MT
Viaje en pluma de contrapunto		150 mm
ESPACIO Y PESO
Longitud total de la máquina		2350 mm/2600 mm/3100 mm/3600 mm/3000 mm
Ancho total de la máquina		1226 mm
Altura total de la máquina		1390 mm	1440 mm	1520 mm		1440 mm	1520 mm
Peso total de la máquina
Distancia entre centros	750 mm	2070 kg	2120 kg	2170 kg		2120 kg	2170 kg
	1000 mm	2120 kg	2170 kg	2220 kg		2170 kg	2220 kg
	1500 mm	2170 kg	2220 kg	2270 kg		2220 kg	2270 kg
	2000 mm	2280 kg	2330 kg	2380 kg		2330 kg	2380 kg
	3000 mm	3060 kg	3110 kg	3200 kg		3110 kg	3200 kg
NOMBRE DEL PRODUCTO		CDS6140B CDS6240B	CDS6150B CDS6250B	CDS6166B CDS6266B		CDS6150C CDS6250C	CDS6166C CDS6266C

El torno horizontal de alta resistencia CDS6150B / CDS6150C admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Personalización de la configuración del husillo
· Ajuste de la distancia central
· Modificación de la estructura de la máquina según los requisitos de la pieza
· Funcionamiento opcional y configuraciones del volante
· Accesorios personalizados y soluciones de herramientas

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Cuál es la diferencia entre las versiones B y C?

R: La principal diferencia indicada es el orificio del husillo. La versión B tiene un orificio de husillo de 82 mm, mientras que la versión C tiene un orificio de husillo de 105 mm.

Q2: ¿Cuál es el balanceo máximo sobre la cama?

R: El balanceo máximo sobre la cama es de 500 mm, con un balanceo de 290 mm sobre el tobogán transversal.

Q3: ¿Qué materiales puede procesar este torno?

R: Puede procesar acero, hierro fundido, metales no ferrosos y materiales no metálicos.

Q4: ¿Se puede configurar la máquina para requisitos de producción específicos?

R: Sí. La configuración del husillo, el voltaje, el poste de la herramienta, el reposo estable y la estructura protectora se pueden personalizar de acuerdo con los requisitos del proyecto.

P5: ¿Qué soporte posventa está disponible para el torno horizontal de servicio pesado CDS6150B / CDS6150C?

R: La máquina está cubierta por una garantía de 12 meses para toda la máquina, excluidas las piezas de desgaste. También se encuentran disponibles soporte técnico en línea y orientación remota para la resolución de problemas.
