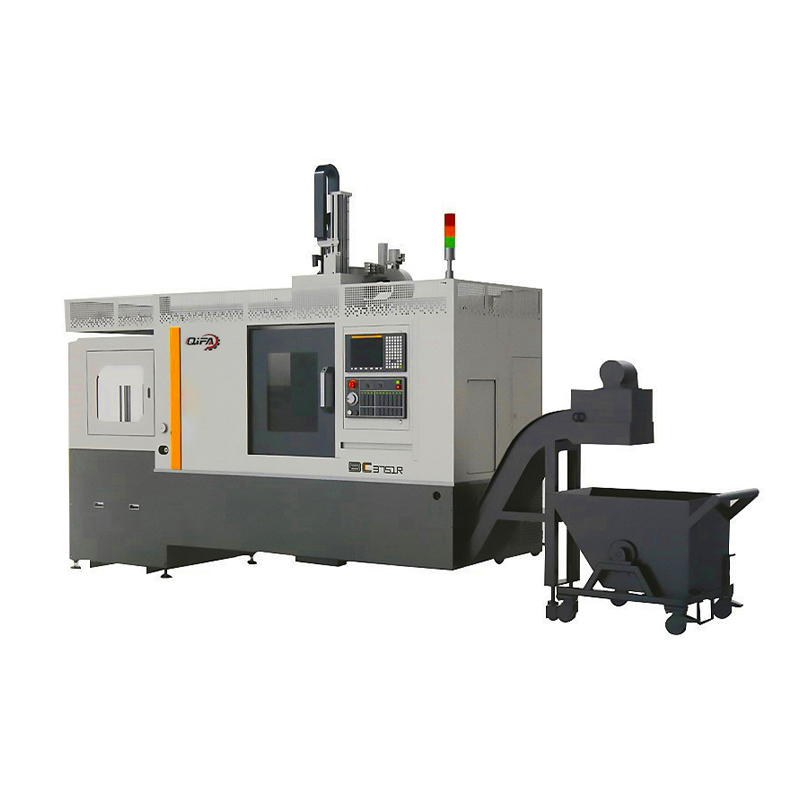

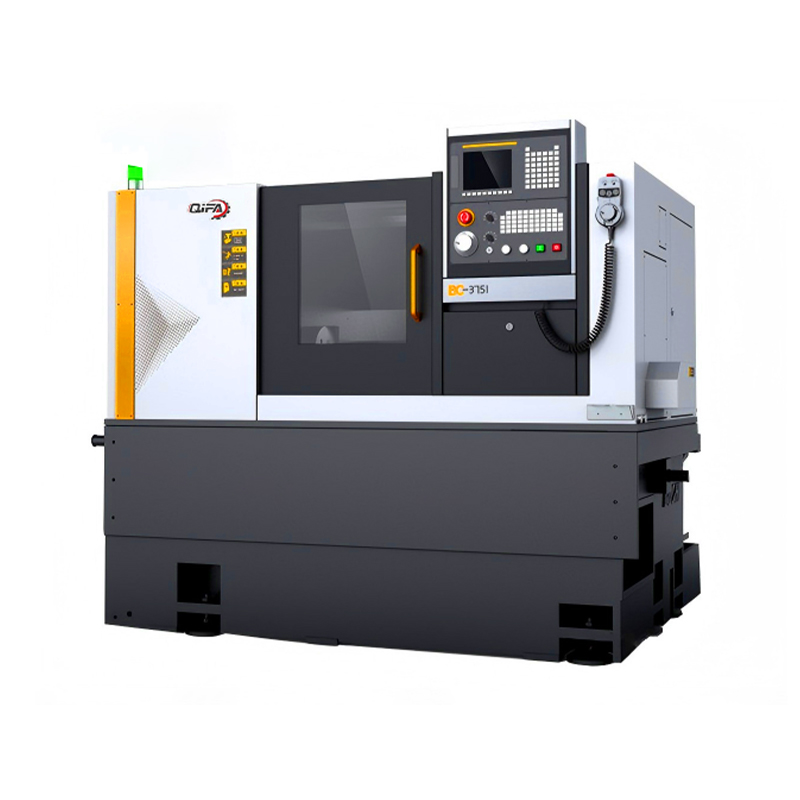

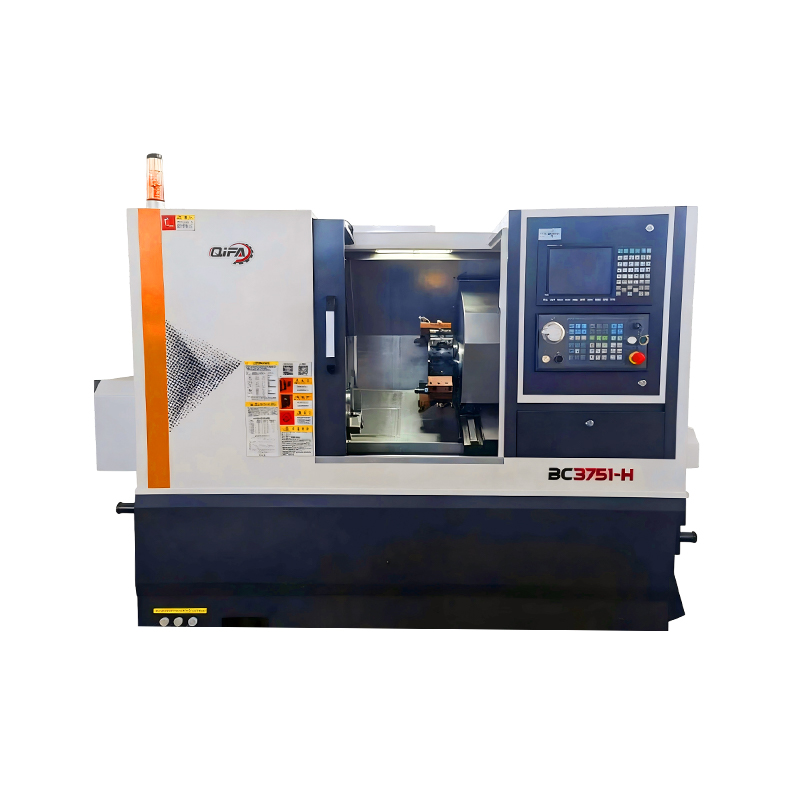

Torno CNC de lecho inclinado de alto par BC3751-Qi Fa (Jiangsu) Machinery Co., Ltd.

BC3751 Torno CNC de lecho inclinado de alto par es una máquina torneadora CNC diseñada para el mecanizado de precisión de componentes metálicos de tamaño mediano. Cuenta con una cama de hierro fundido integrada, un sistema de husillo de alta rigidez y una torreta hidráulica para proporcionar un rendimiento estable durante el mecanizado continuo. Con un husillo de alto par, larga capacidad de giro y tamaño compacto, este torno CNC es adecuado para piezas de automóviles, componentes hidráulicos, maquinaria de ingeniería y fabricación de moldes.

El torno CNC de lecho inclinado de alto par BC3751 se utiliza ampliamente para:

· Ejes, bujes y componentes de transmisión para automóviles
· Válvulas hidráulicas, cilindros y piezas hidráulicas de precisión
· Componentes de maquinaria de ingeniería
· Mecanizado de bases de moldes y piezas mecánicas
· Fabricación de componentes para instrumentos y equipos industriales

Estructura de máquina integrada rígida
El torno CNC de lecho inclinado de alto par BC3751 adopta un lecho y una base de hierro fundido integrados de alta resistencia, lo que proporciona una excelente rigidez y resistencia a las vibraciones para un rendimiento de mecanizado estable.

Husillo de precisión de alto par
El husillo es accionado por un servomotor de 11/15 kW y está soportado por cojinetes de precisión NSK. Con un rango de velocidad del husillo de 50 a 4500 rpm, ofrece un fuerte torque a baja velocidad y un rendimiento de corte estable.

Movimiento rápido del eje
Los ejes X y Z utilizan guías lineales de rodillos de alta resistencia con velocidades de desplazamiento rápidas de hasta 30 m/min, lo que mejora la eficiencia de posicionamiento y la productividad del mecanizado.

Torreta hidráulica de 8 estaciones
La torreta hidráulica estándar ofrece una alta precisión de posicionamiento, un corto tiempo de indexación de la herramienta y una menor interferencia de la herramienta para el mecanizado multiproceso.

Capacidad de torneado a largo plazo
Con una longitud máxima de giro de 510 mm y un recorrido X/Z de 210/550 mm, la máquina es adecuada para mecanizar ejes más largos y componentes cilíndricos.

Artículo	Especificación
Modelo de máquina	Torno CNC de cama inclinada de alto par BC3751
Máximo balanceo sobre la cama	Φ550 mm
Longitud máxima de giro	510 mm
Diámetro máximo de giro	Φ370 mm
Balanceo máximo sobre deslizamiento	Φ330 mm
Tamaño del mandril hidráulico	A2-6
Conicidad del husillo	1:20
Perforación del husillo	Φ66 mm
Diámetro del cojinete del husillo	Φ100 / Φ90 mm
Velocidad del husillo	50-4500 rpm
Potencia del motor principal	11/15 kW
Viajes de contrapunto	350 mm
Estrecho de contrapunto	MT5
Ángulo de conicidad del contrapunto	30°
Viaje del eje X/Z	210 / 550 mm
Velocidad de recorrido rápida	30 m/min
Par motor del servomotor X/Z	10 / 15 Nm
Diámetro del tornillo de bola	Φ32 mm
Capacidad de la torreta	8 estaciones
Tamaño de la herramienta	Herramienta de torneado de 25 × 25 mm / barra perforadora de Φ40 mm
Fuente de alimentación	23 kVA
Dimensiones de la máquina	2250 × 1700 × 1700 mm Sin transportador de virutas
Peso de la máquina	4400 kg

El torno CNC de lecho inclinado de alto par BC3751 admite soluciones personalizadas para diferentes requisitos de mecanizado:

· Configuración del controlador CNC basada en requisitos de producción
· Personalización de la especificación del husillo para diferentes materiales de piezas de trabajo
· Ajuste del rango de recorrido según requisitos de mecanizado
· Caja protectora y opciones de automatización
· Configuración personalizada de la máquina según dibujos del cliente y procesos de producción

Artículo	Detalles
Cantidad mínima de pedido	1 juego
Plazo de entrega estándar	Alrededor de 30 días
Condiciones de pago	Depósito del 30% T/T, saldo antes del envío
Condiciones de envío	FOB Shanghai, CIF o términos comerciales personalizados
Método de envío	Envío marítimo desde el puerto de Shanghai
Embalaje	Embalaje protector de caja de madera

Hay máquinas CNC estándar disponibles para ciclos de entrega más cortos, mientras que se producen configuraciones especiales, como máquinas de 5 ejes y centros de mecanizado de pórtico, según los pedidos de los clientes.

Cada máquina se inspecciona antes del envío. La empresa ofrece una garantía de 12 meses para toda la máquina, sin incluir piezas de desgaste, soporte técnico en línea las 24 horas y respuesta de comentarios de calidad dentro de las 24 horas.

P1: ¿Para qué industrias es adecuado este torno CNC?

R: Se utiliza ampliamente en la fabricación de automóviles, equipos hidráulicos, maquinaria de ingeniería, producción de moldes y mecanizado de componentes mecánicos de precisión.

Q2: ¿Cuál es la longitud máxima de giro de esta máquina?

R: La máquina proporciona una longitud máxima de giro de 510 mm, lo que la hace adecuada para ejes más largos y piezas de trabajo cilíndricas.

Q3: ¿Qué rendimiento de husillo proporciona esta máquina?

R: El husillo funciona de 50 a 4500 rpm con un servomotor de 11/15 kW, lo que proporciona un rendimiento de corte estable y un alto torque para tareas de mecanizado exigentes.

P4: ¿Se puede personalizar la máquina para diferentes aplicaciones?

R: Sí. El controlador CNC, la configuración del husillo, el rango de recorrido y la estructura protectora se pueden personalizar según las piezas de trabajo del cliente y los dibujos de procesamiento.

P5: ¿Por qué elegir el torno CNC de lecho inclinado de alto par BC3751 para aplicaciones de torneado industrial?

A: El torno CNC de lecho inclinado de alto par BC3751 combina una estructura rígida de hierro fundido, un husillo de alto par, un movimiento rápido del eje y una capacidad de giro flexible, lo que lo hace adecuado para el mecanizado de precisión continua en la fabricación industrial.
